Adler 34 Workboat / Sport


Adler 34 Workboat


Adler 34 Sport

Technische Daten

Bauzeitraum1981-1991 - Workboat
1991-1992 - Sport
Länge [m]10,35
Breite [m]3,30
Tiefgang [m]1,00
Höhe über Wasserlinie [m]2,90 - ohne Mast
Freibord vorne [m]1,45
Freibord achtern [m]1,15
Gewicht [t]6,0
Treibstoff [l]2 x 500
Wasser [l]2 x 140 (WB)
200 (Sport)
Bordspannung [V]12
RumpfGFK
Anzahl gebauter Boote43 - Workboat
10 - Sport

Schnellzugriff

linkBemerkungen
linkFotos und Bilder
linkMotorisierungen
linkStatistiken
linkKataloge, Flyer
linkHerstellungsnummernliste (53)

Bemerkungen

Konzept
Die Storebro 34 Workboat wurde in Zusammenarbeit mit der Königlich Schwedischen Marine entwickelt. Die strengen Anforderungen, die von Seiten der Marine an das Boot gestellt wurden, sorgten für eine vielseitige und extrem robuste Auslegung des Bootes. Das große Achterdeck bot die Basis für vielfältige Aufgaben. Ein kleiner Hydraulikkran konnte Lasten an Deck heben.

1991 wurde dann die zivile Variante "Sport" auf den Markt gebracht. Dieses Modell war mit etwas komfortablerer Einrichtung eher auf den Freizeitskipper ausgerichtet. Äußeres Unterscheidungsmerkmal ist das einteilige seitliche Kabinenfenster.

Motoren
Ab Produktionsstart wurden Volvo Penta TAMD60B verbaut. Die Motoren waren für den Dauerbetrieb spezifiziert und leisteten 185 PS statt der 225 PS in der Sportbootvariante. Je nach Kundenwunsch wurden aber auch die Sportbootvarianten eingebaut. Ab 1988 wurden 20 Schiffe nach Japan geliefert, die mit TAMD61A und 296 PS ausgestattet waren.
Die "Sport"-Version wurde mit den leichteren KAMD42A ausgestattet.

Sonstiges
Die Baunummer 2878 für Bahrain wurde mit Castoldi Wasserstrahlantrieben ausgestattet. Dies zeigt, dass die J32/J34 nicht das erste Schiff von Storebro mit Jet-Antrieben war.

2021-07-15 2021-07-15

Fotos und Bilder

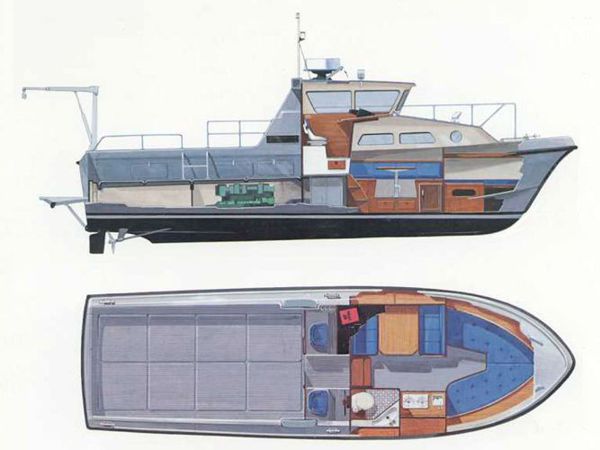

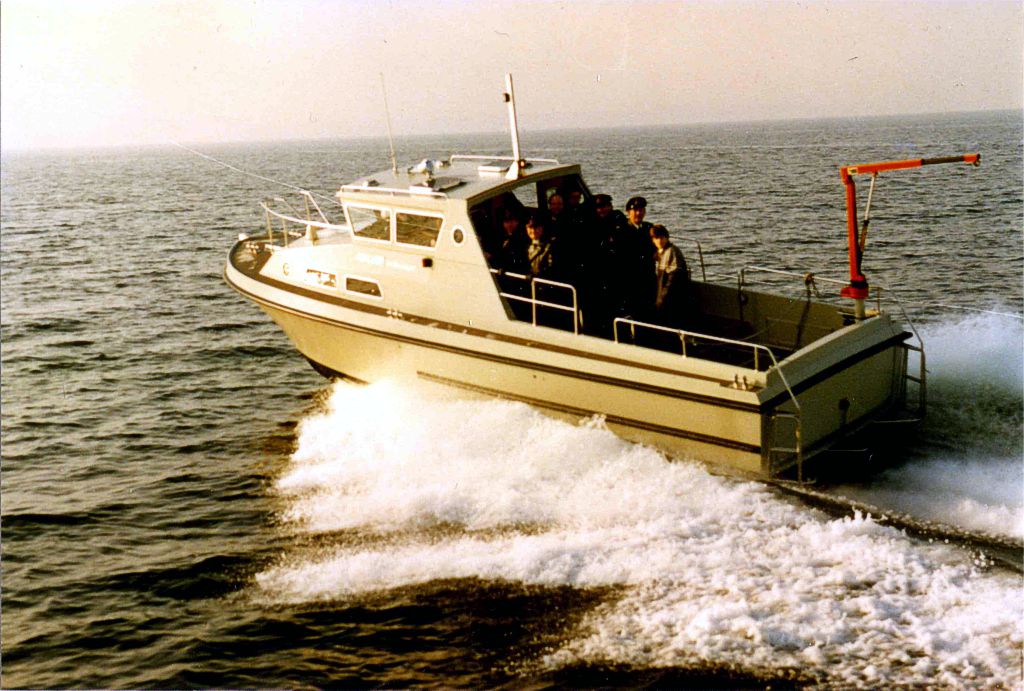

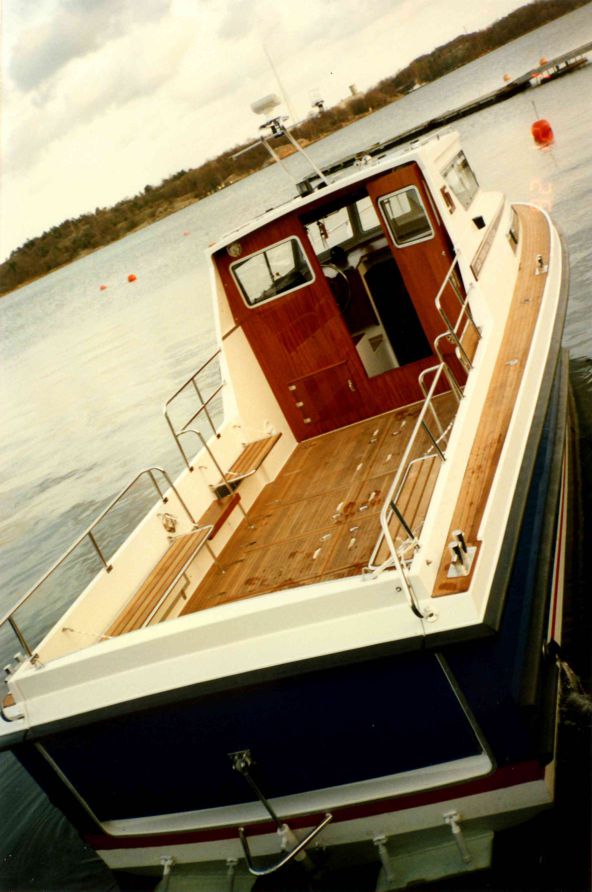

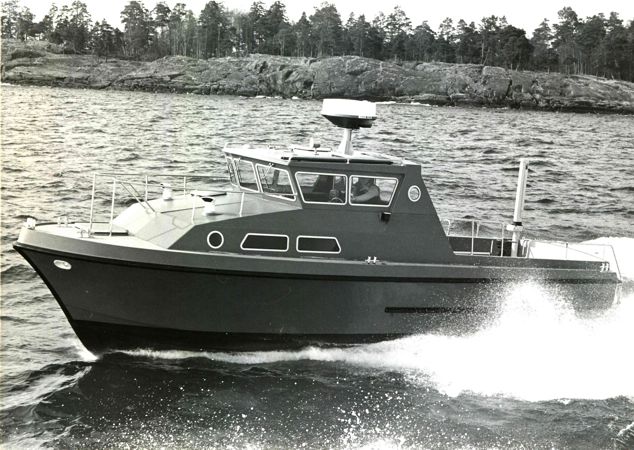

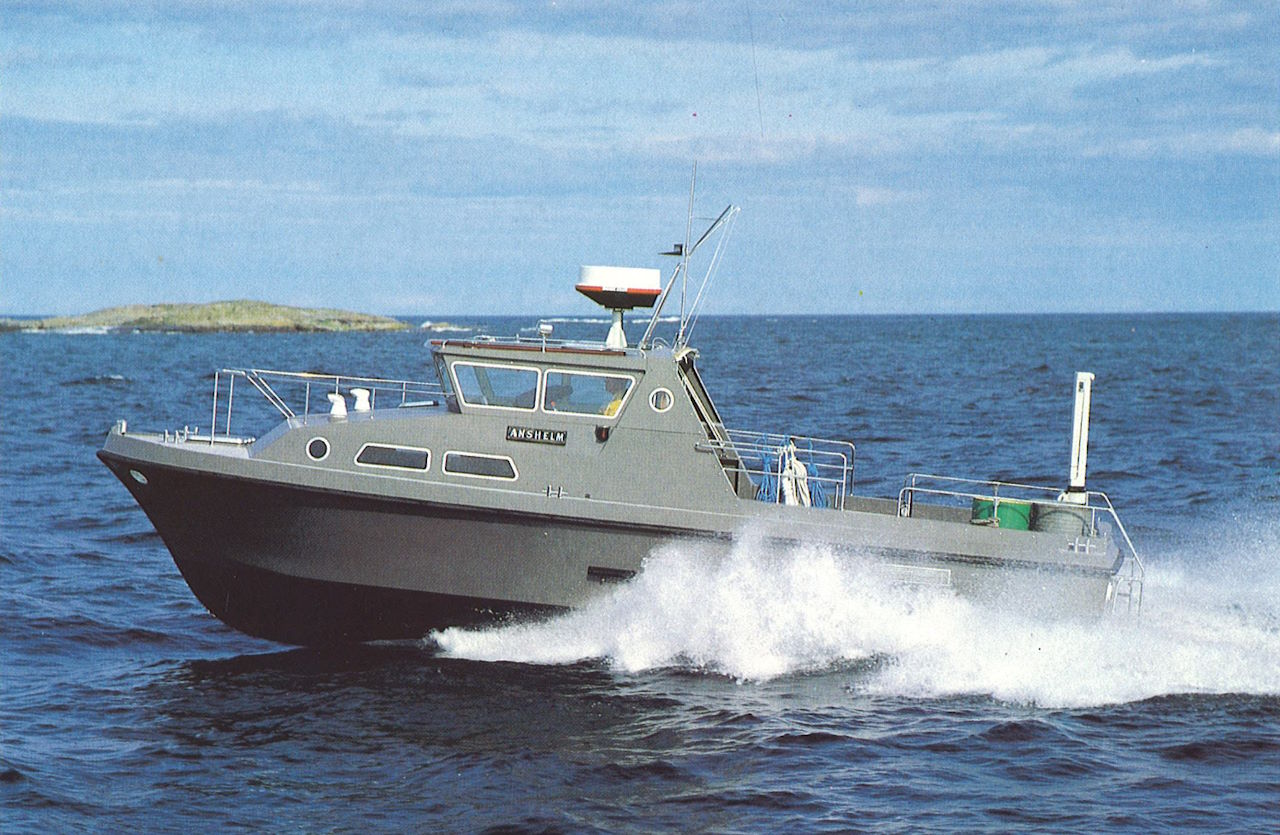

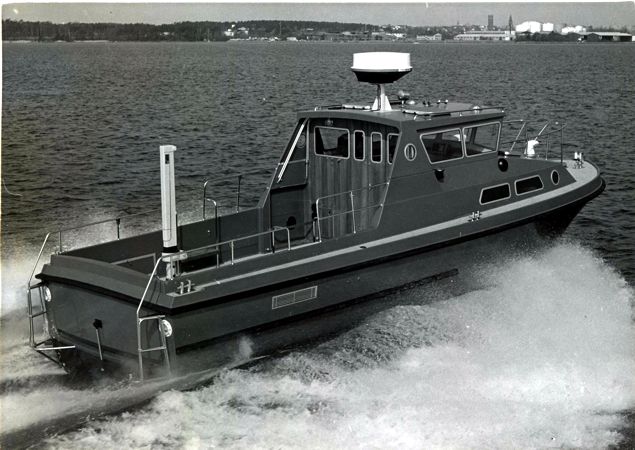

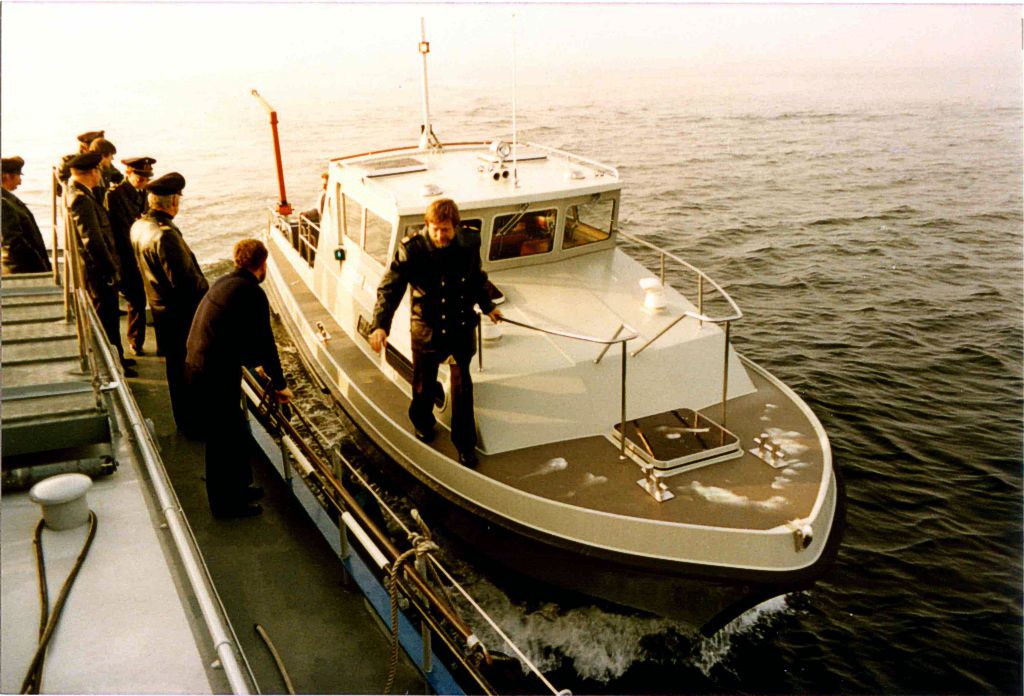

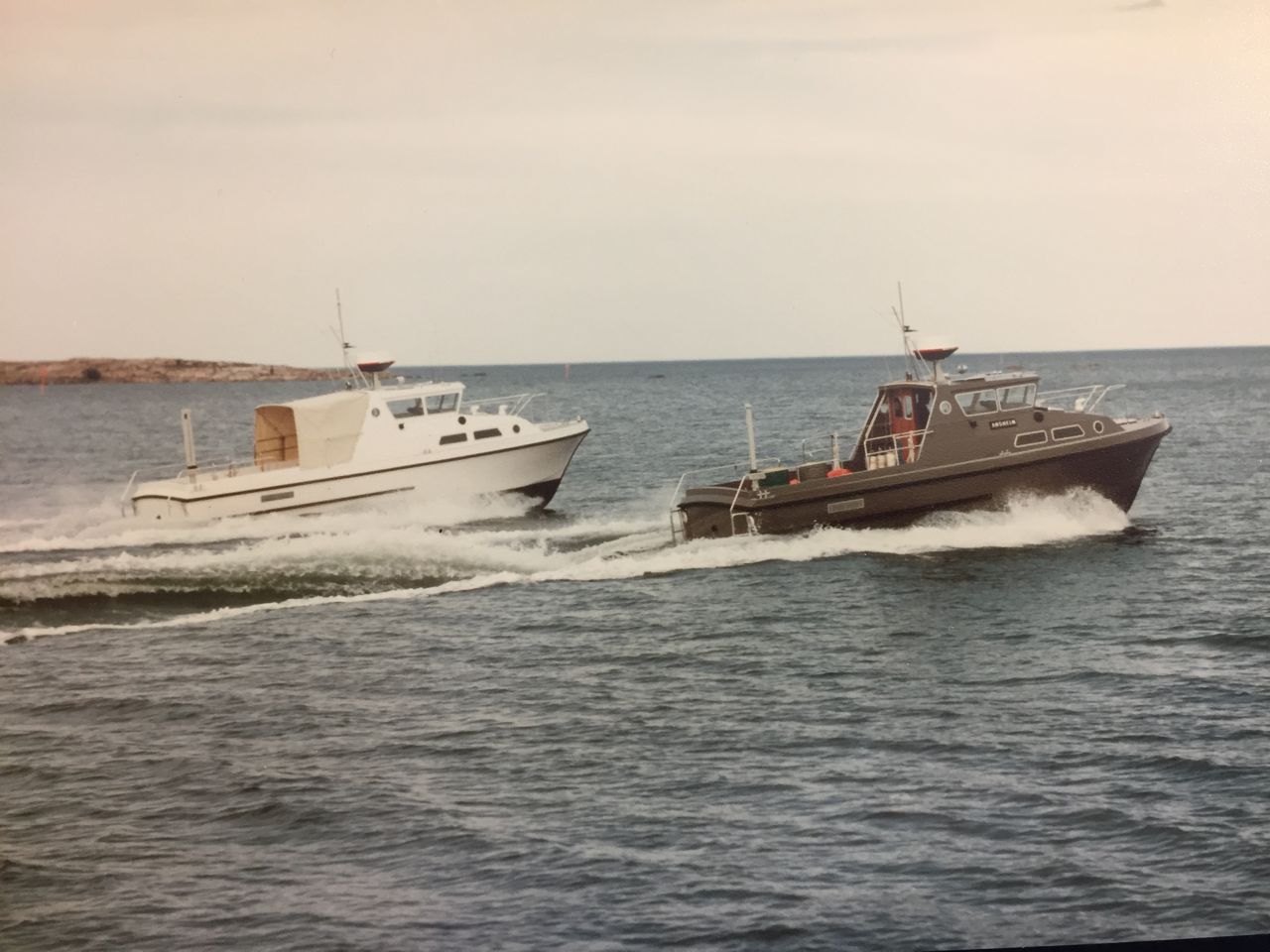

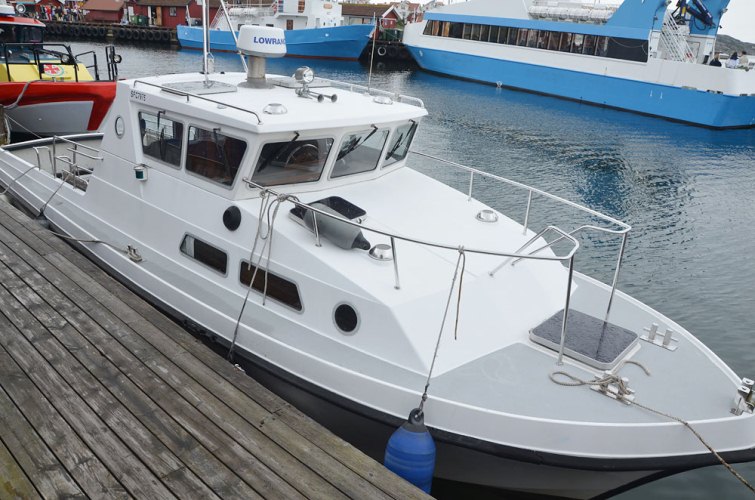

Storebro 34 Workboat
Storebro 34 WB: image 1 of 6 thumb Storebro 34 WB: image 2 of 6 thumb Storebro 34 WB: image 2 of 6 thumb Storebro 34 WB: image 2 of 6 thumb Storebro 34 WB: image 2 of 6 thumb Storebro 34 WB: image 3 0f 6 thumb Storebro 34 WB: image 5 0f 6 thumb

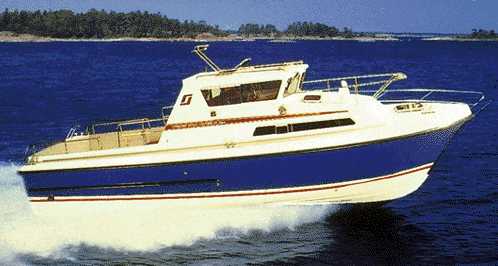

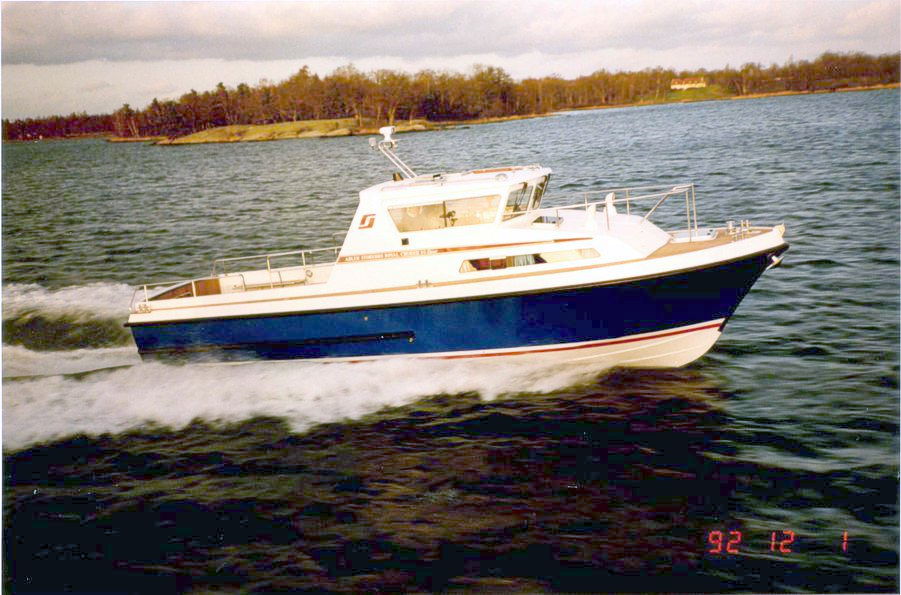

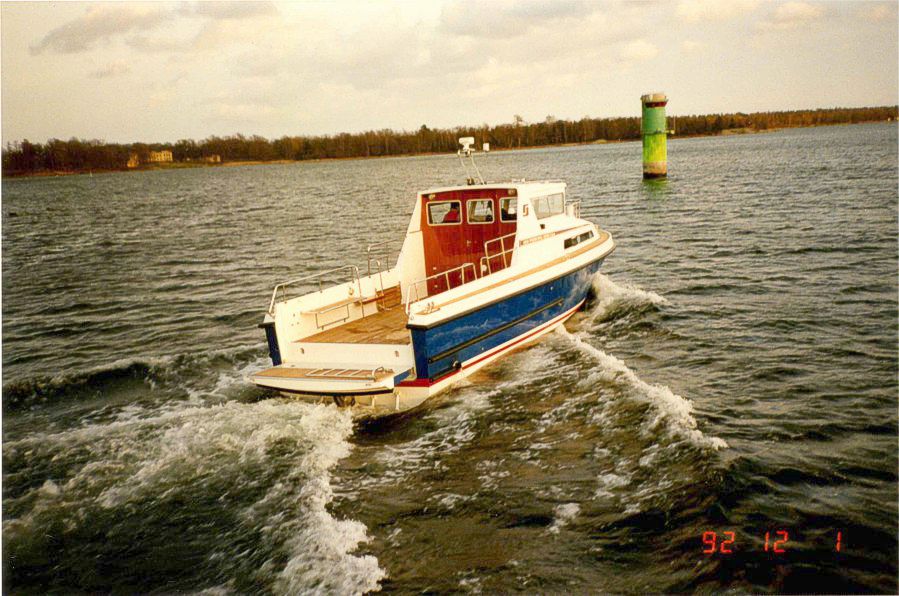

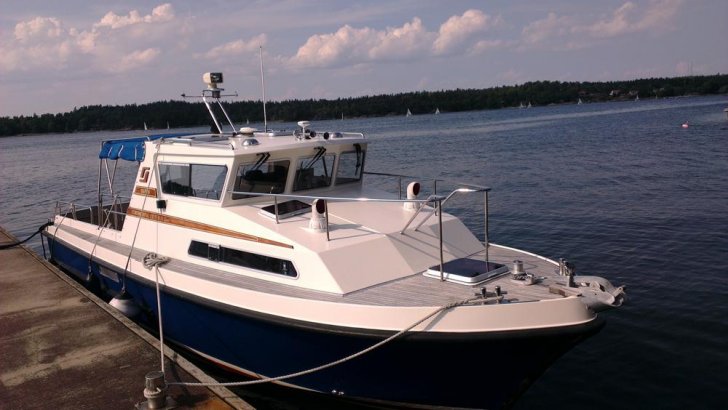

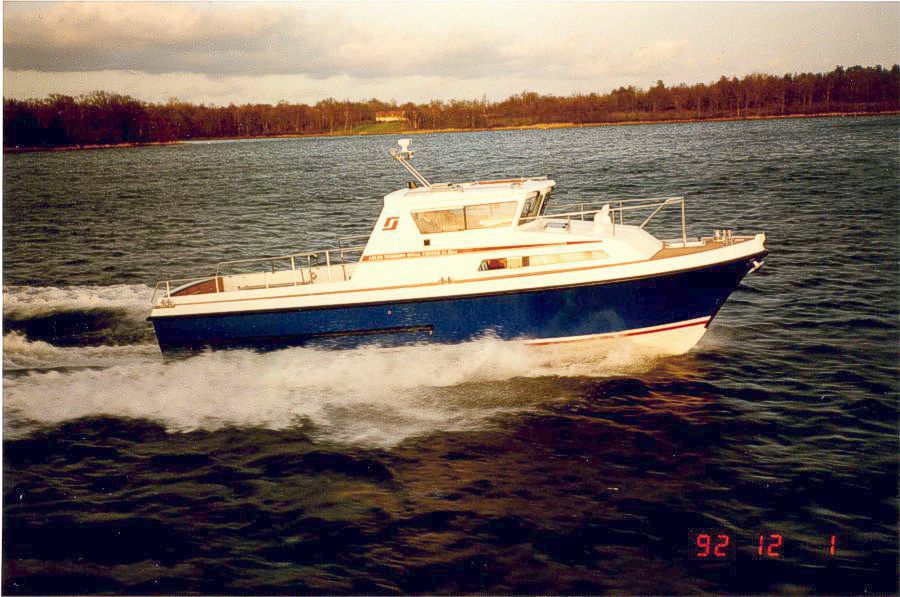

Storebro Royal Cruiser 34 Sport
Storebro 34 WB: image 6 0f 6 thumb Storebro 34 WB: image 6 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 6 0f 6 thumb

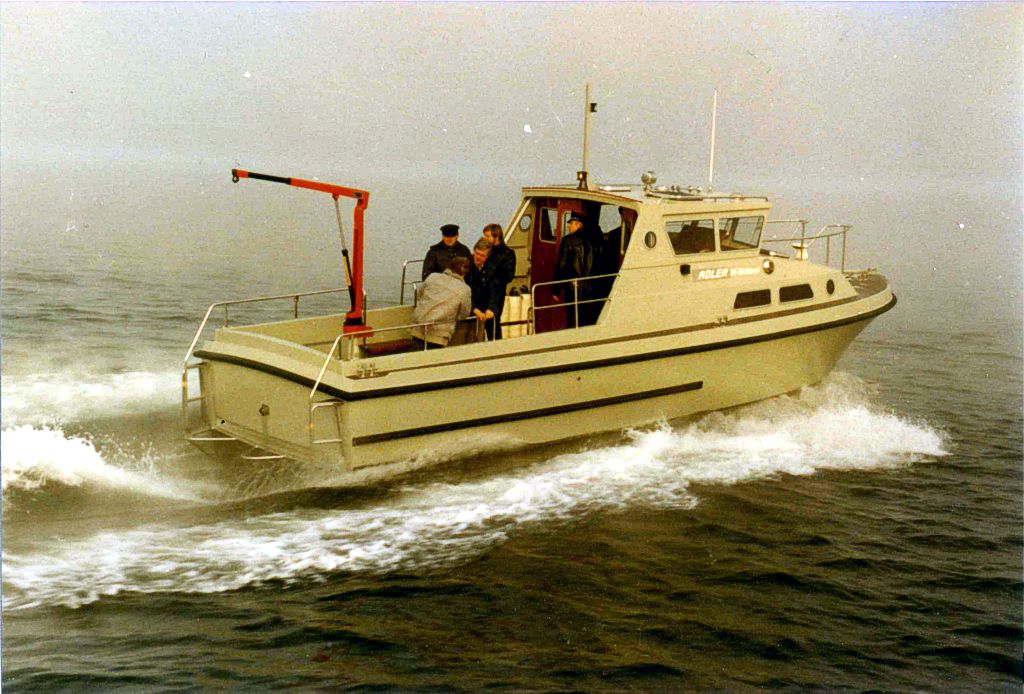

Tests der Wasserschutzpolizei mit der Adler 34 Workboat
Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb

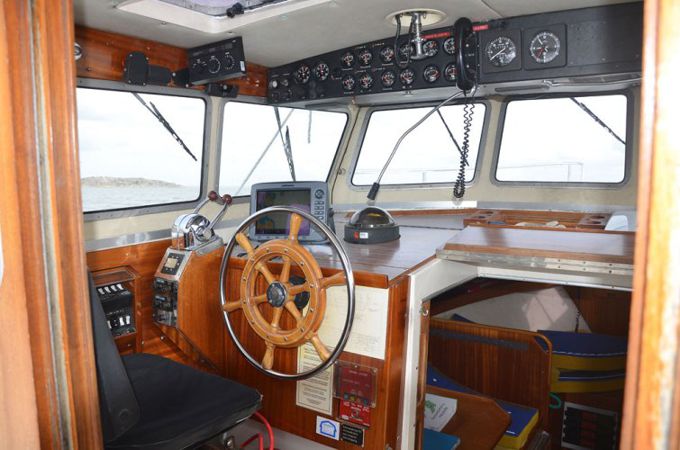

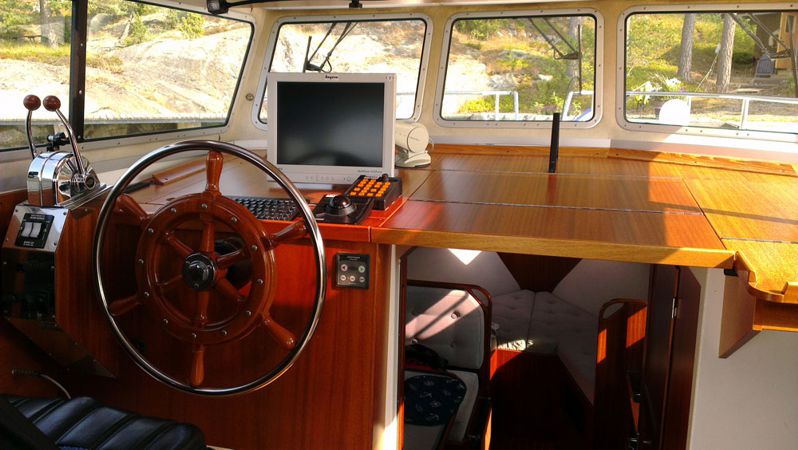

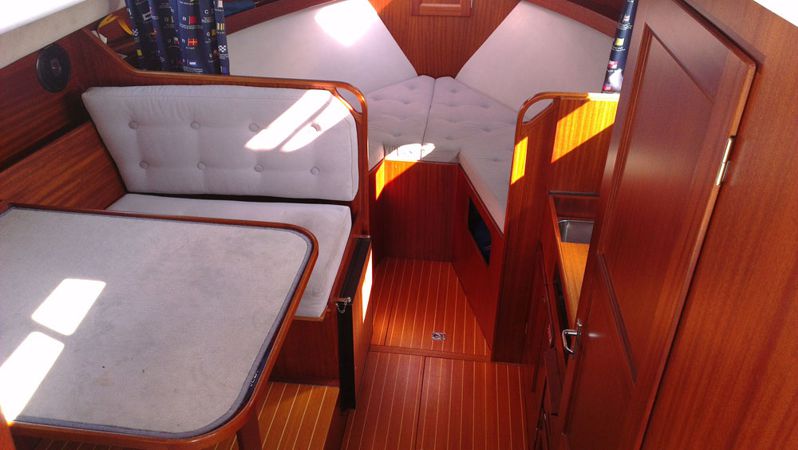

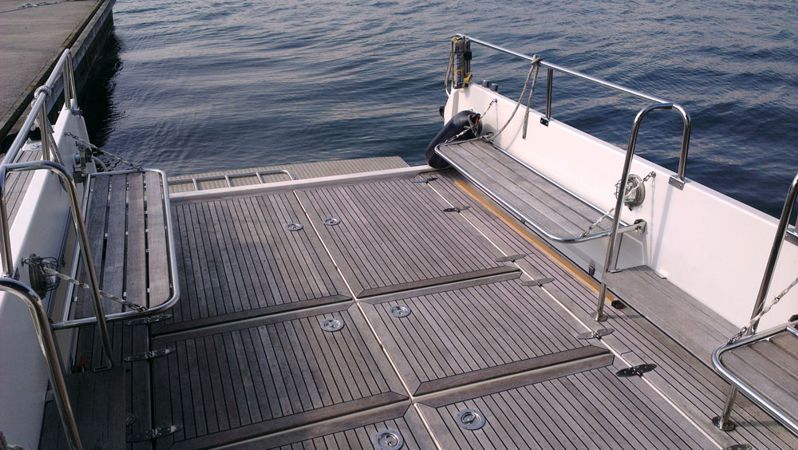

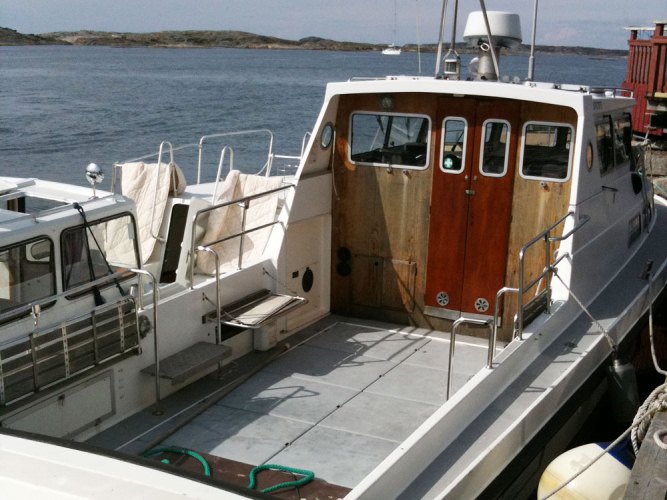

Bilder Innenbereich
Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb Storebro 34 WB: image 4 0f 6 thumb

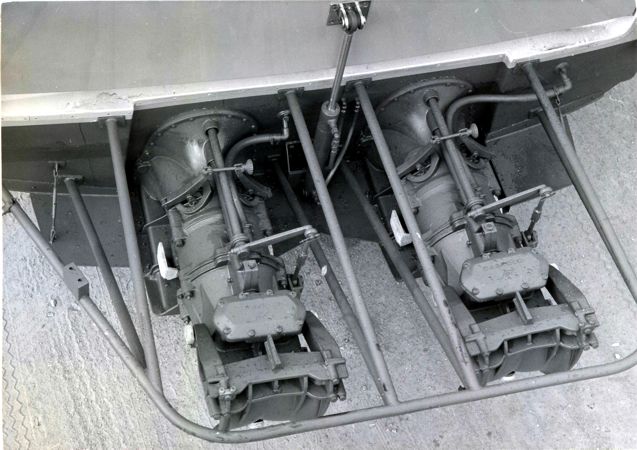

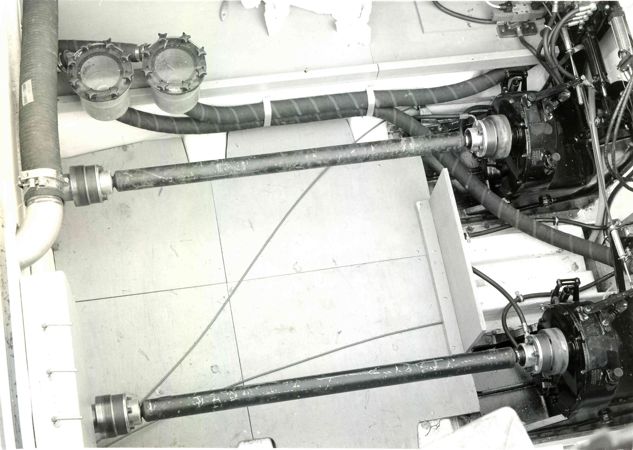

Bilder eines Boots mit Castoldi-Jet-Antrieben
Storebro 34 WB: image 2 of 6 thumb Storebro 34 WB: image 2 of 6 thumb
Teilweise sind weitere Bilder registrierter Schiffe für registrierte Anwender verfügbar.
Soweit nicht anders angegeben, unterliegen die auf dieser Seite verwendeten Bilder dem Urheberrecht. Eine kommerzielle Nutzung ohne schriftliche Zustimmung ist nicht gestattet. Ausgenommen von diesem Copyright sind lediglich die Bilder, die die Eigner von ihren Schiffen zur Verfügung gestellt haben. In diesem Fall liegt das Copyright bei den jeweiligen Eignern.

Motorisierungen

MotorPerkins
T6.3544 M
Volvo Penta
TAMD60B
Volvo Penta
TAMD60C
Volvo Penta
TAMD41A
Volvo Penta
TAMD61A
Volvo Penta
KAMD42A
Produktionsdauer1978-19831983-19871986-19891986-19951991-1993 *
KraftstoffDieselDieselDieselDieselDieselDiesel
Arbeitstakte444444
Zylinder666666
Bohrung[mm]98.4098.4398.4392.0098.4392.00
Hub[mm]1271201209012090
Kompression15.5:116.0:116.0:116.0:115.0:117.8:1
Hubraum[l]5.805.485.483.595.483.59
Drehmoment[Nm]625
Leistung[kw/(PS)]165/(225)103 - 169/
(140 - 230)
112 - 184/
(152 - 250)
147/(200)218/(296) ***157/(213)
Nenndrehzahl[1/min]28001800-28001600-2800380028003800-3900
Gewicht[kg]579 ****750680 ****465829500
MotorLeistung
[kw/(PS)]
Perkins T6.3544 M165/(225)
Volvo Penta TAMD60B103 - 169/
(140 - 230)
Volvo Penta TAMD60C112 - 184/
(152 - 250)
Volvo Penta TAMD41A147/(200)
Volvo Penta TAMD61A218/(296) ***
Volvo Penta KAMD42A 157/(213)
* Alle Versionen dieses Motors
*** Leistung an der Propellerwelle
**** Gewicht ohne Getriebe
Achtung:

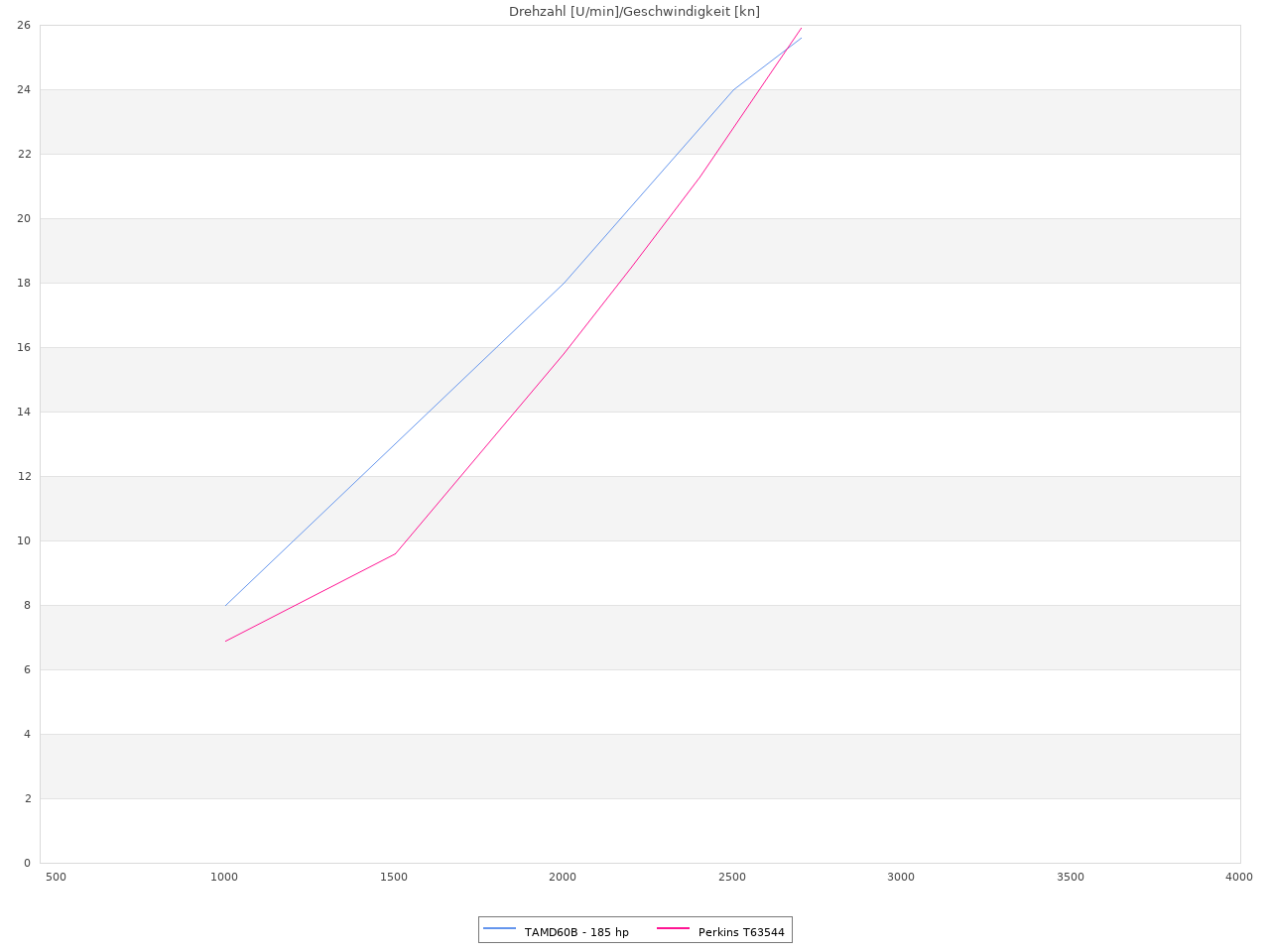

Die in den untenstehenden Motordiagrammen angegebenen Werte sind Messwerte individuell ausgestatteter Schiffe. Die Messwerte können abhängig von der Ausstattung sowie den Wind- und Temperaturbedingungen unterschiedlich ausfallen. Diese Werte geben keine verbindliche Eigenschaft an, sondern könnnen nur als Anhaltspunkte dienen.
storowb: image 1 of 1 thumb
Als registrierter Anwender haben Sie je nach Bootstyp Zugang zu weiteren Diagrammen über Verbrauch, Reichweite und Geräuschpegel.

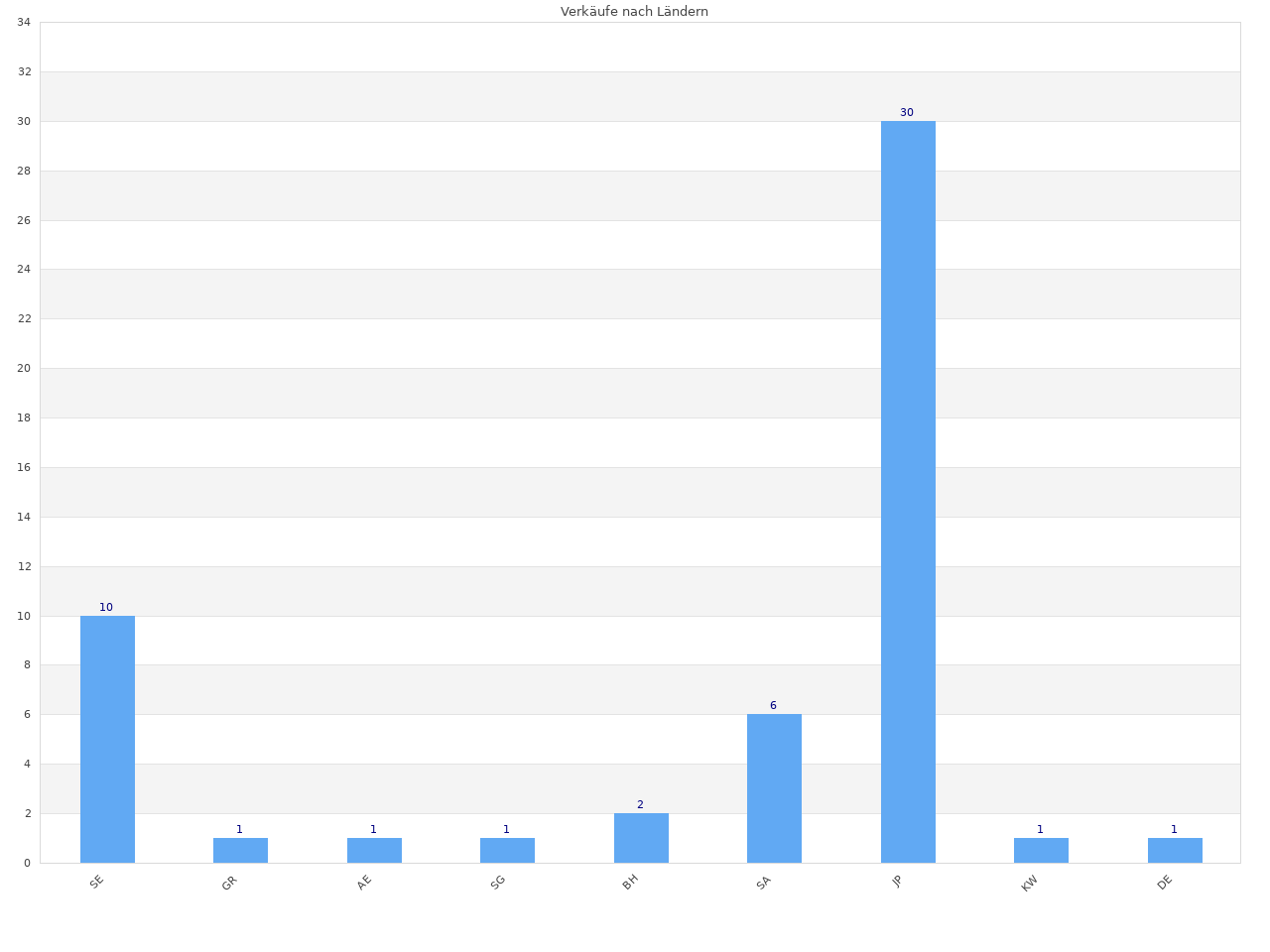

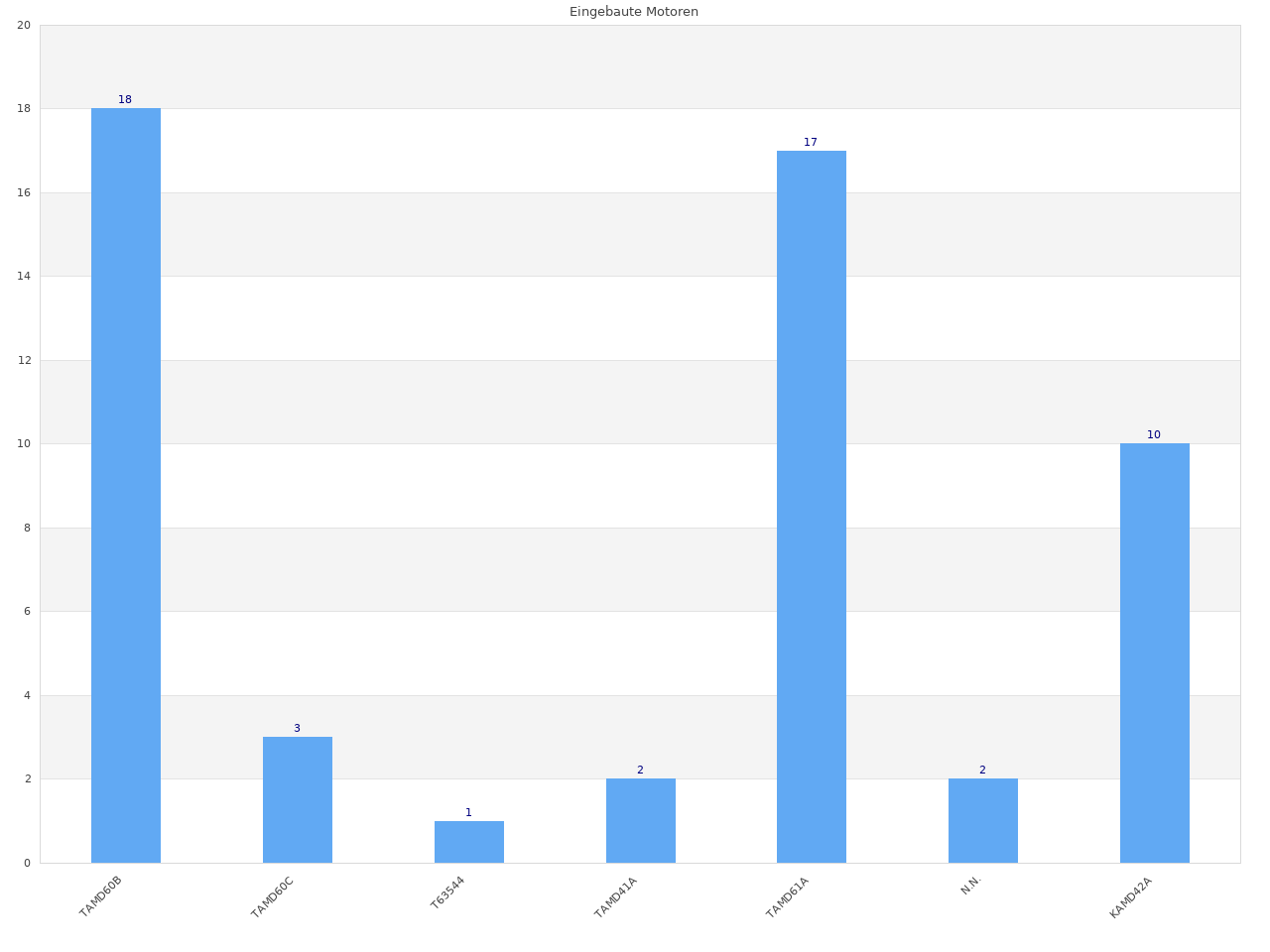

Statistiken

storowb: image 1 of 1 thumb
storowb: image 1 of 1 thumb
Als registrierter Anwender haben Sie je nach Bootstyp Zugang zu weiteren Diagrammen zu Rumpffarben, Layoutvarianten, verbauter Holzart und Produktionszahlen pro Jahr.

Dokumente

Kataloge, FlyerLowHi
Adler 34 Workboat - Katalog 1981enAdler 34 Workboat
Adler 34 Workboat - Katalog 1983enAdler 34 WorkboatDownload only for registered users
Adler 34 Sport - Katalog 1991enAdler 34 SportDownload only for registered users
PreislistenLowHi
Storebro Bruks AB - Arbeitsboote - Preisliste 1984seNot for public download
Storebro Bruks AB - Nr. 79 - Preisliste 1991seNot for public download
Storebro Royal Cruiser - Preisliste 1993deNot for public download
Storebro Royal Cruiser - Preisliste 1994deNot for public download
GesamtkatalogeLowHi
Storebro Bruks AB - Gesamtkatalog 1985enPDF - Download only for registered users
Storebro Royal Cruiser - Gesamtkatalog 1990en
Storebro Royal Cruiser - Gesamtkatalog 1992en
Storebro Royal Cruiser - Gesamtkatalog 1995dePDF - Download only for registered users
Storebro Royal Cruiser - Gesamtkatalog 1997enPDF - Download only for registered users
Storebro - Technische DokumenteLowHi
Storebro WB - Schaltpläne (VP TAMD41/61)1-7108-00101989seNot available for public download
Storebro - Test ReportsLowHi
Adler WB - Test Report Volvo Penta TAMD 60B1981enDownload only for registered users
Technische Broschüren - HandbücherLowHi
Twin Disc Marine Transmission MG-502 Workshop ManualenDownload only for registered owners
Volvo Penta KAMD42A - HandbuchenDownload only for registered owners
Volvo Penta KAMD42A - HandbuchseDownload only for registered owners
Volvo Penta TAMD61/62/63/71/72 - HandbuchdeDownload only for registered owners
Volvo Penta TAMD61/62/63/71/72 - HandbuchenDownload only for registered owners
Technische BroschürenLowHi
Twin Disc MG 502/MG 502-1 BroschüreenNot available for public download
Volvo Penta TAMD 60B - Produktbroschüreen
Volvo Penta TAMD 60C - Produktbroschürede
Volvo Penta TAMD 61A - Produktbroschüreen
