Havsörnen I


Technische Daten

Bauzeitraum1961-1964
Länge [m]9,41
Breite [m]2,65
Tiefgang [m]1,36
Gewicht [t]3,6
Kielgewicht [t]1,60
Treibstoff [l]30
Wasser [l]60
Bordspannung [V]12
RumpfMahagoni
Großsegel [m2]18,90
Sturmgroßsegel [m2]
Fock 100% [m2]17,94
Gesamtsegelfläche [m2]36,84
Anzahl gebauter Booteca. 70
DesignerOlle Enderlein

Schnellzugriff

linkBemerkungen
linkFotos und Bilder
linkMotorisierungen
linkStatistiken
linkKataloge, Flyer
linkHerstellungsnummernliste (56)

Bemerkungen

Havsörnen I war das erste Seriensegelboot, dessen Entwicklung von Storebro initiert wurde. Das Schiff war eine Olle-Enderlein-Konstruktion und wurde 1962 vorgestellt.

Diverses
Auffallend war die Konstruktion der Motorwelle und des Propellers, die hinter dem Ruderblatt endeten. Üblich ist eine Konstruktion, bei der der Propeller vor dem Ruderblatt sitzt. Um die Kollision von Motorwelle und Ruderblatt zu vermeiden, wurde die Motorwelle leicht nach Steuerbord verlagert. 2020-02-27

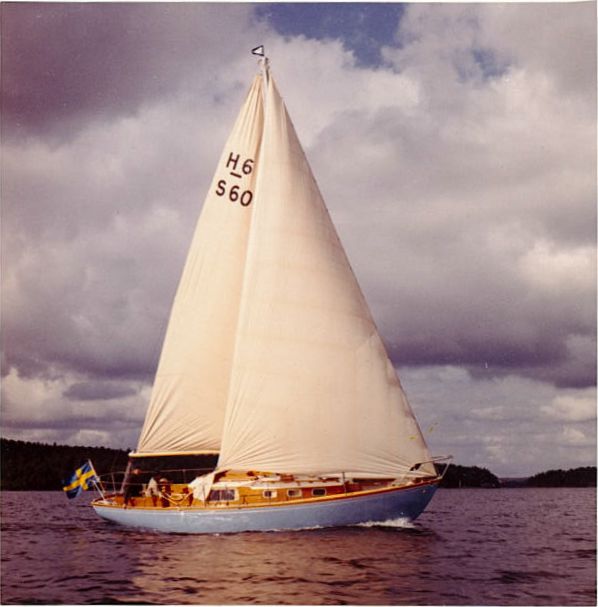

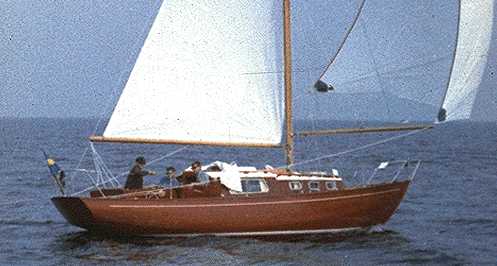

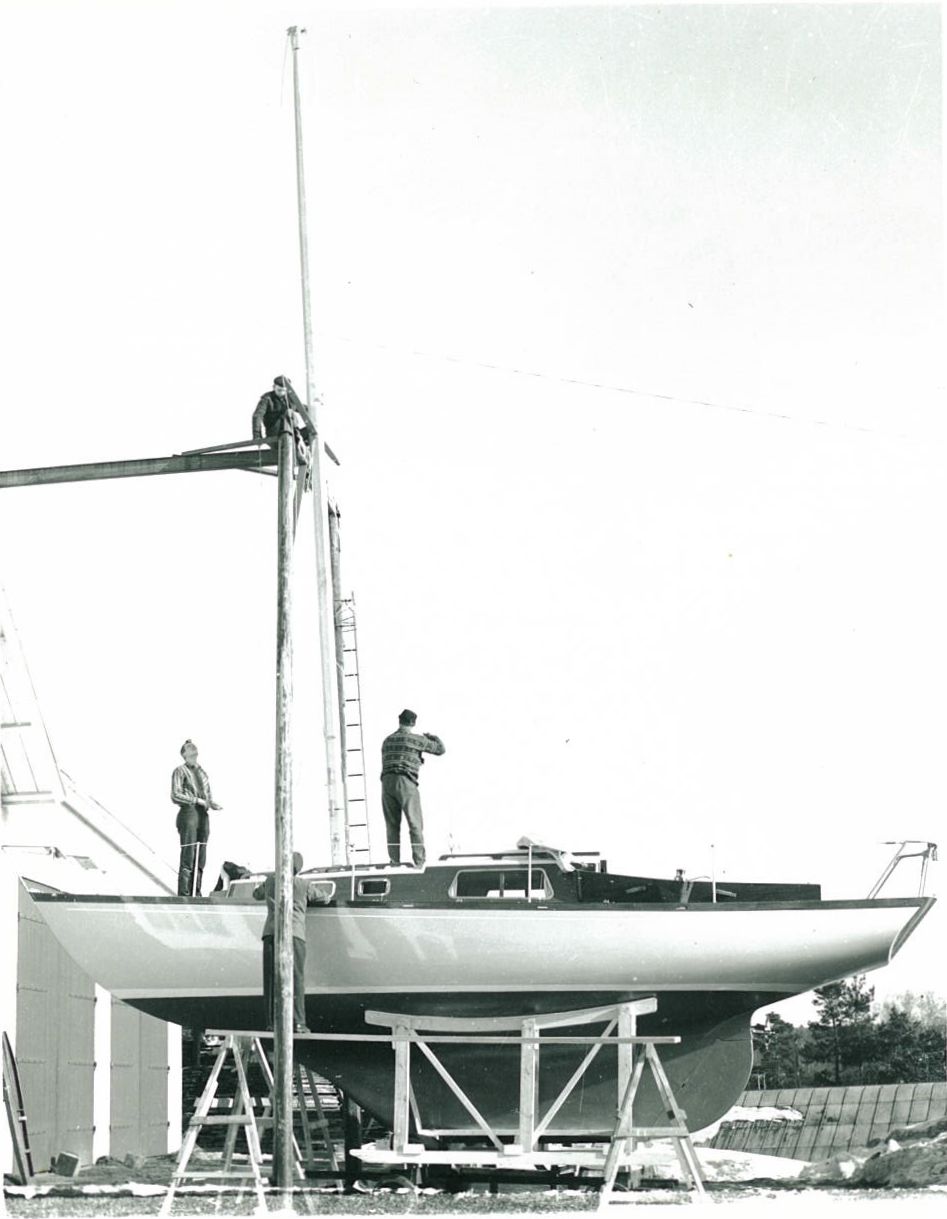

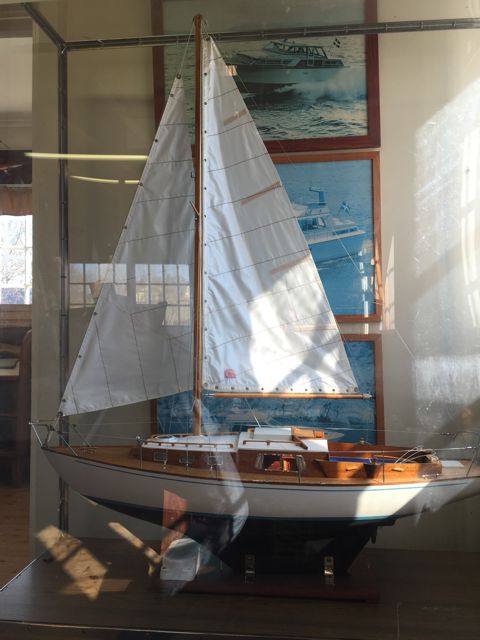

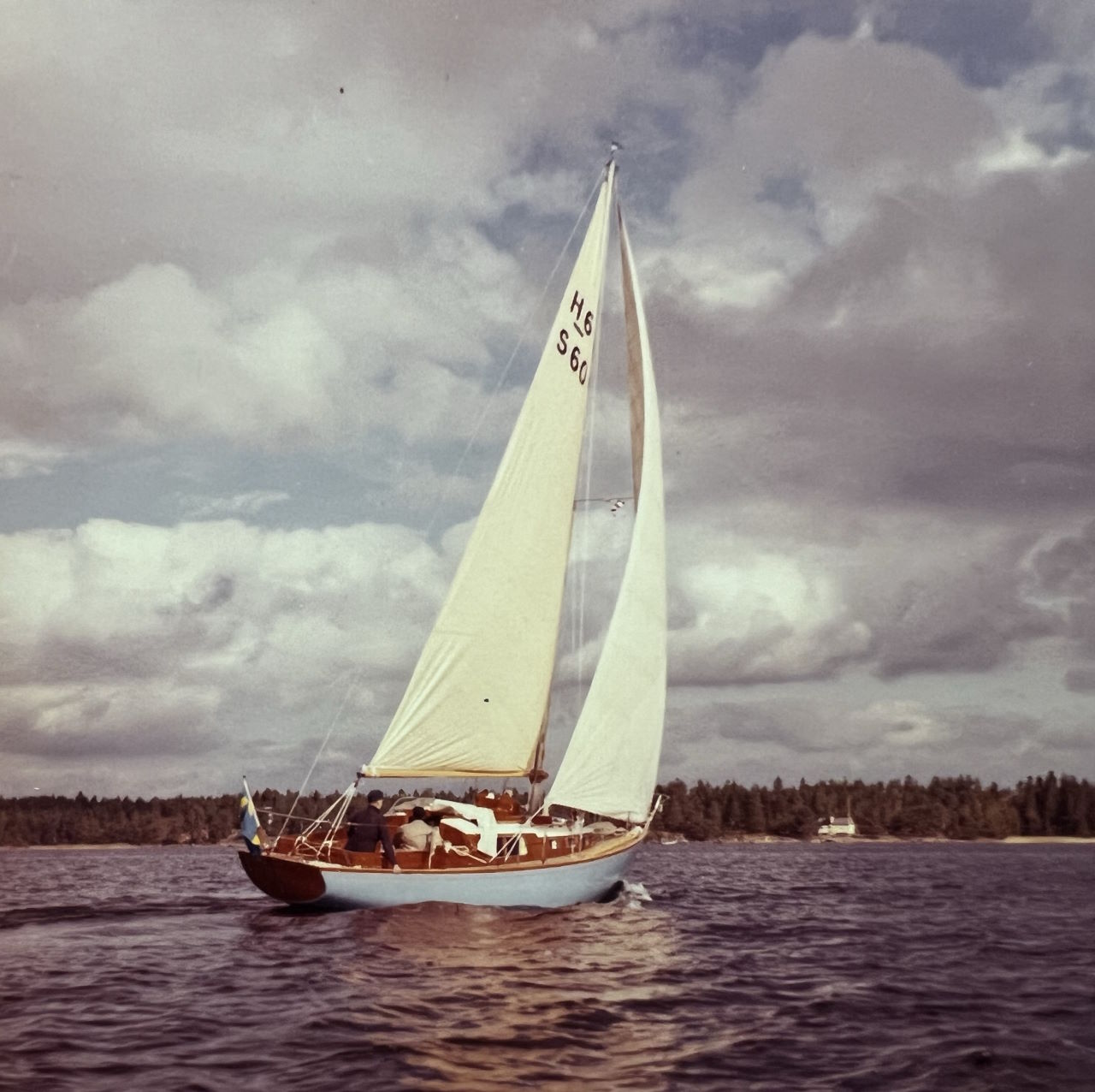

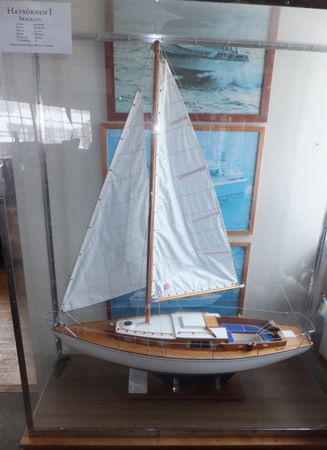

Fotos und Bilder
Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb

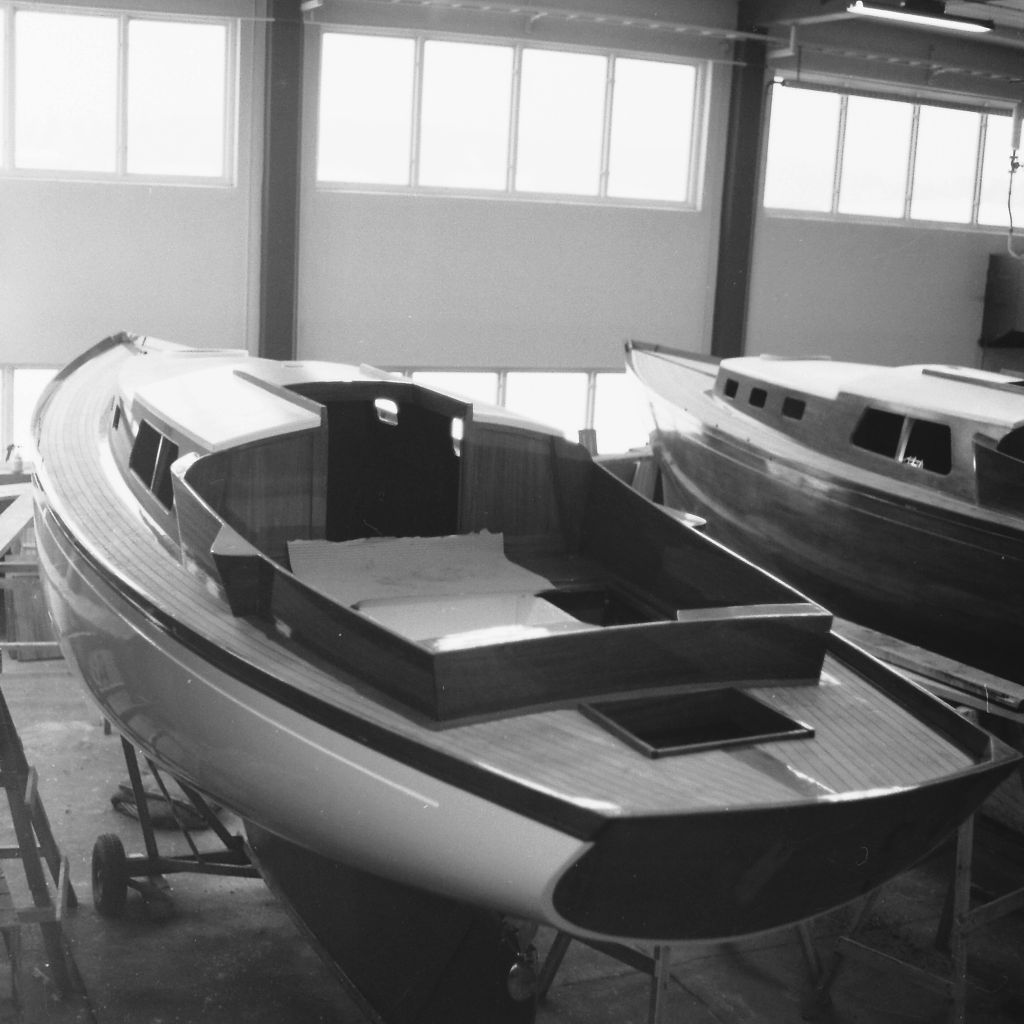

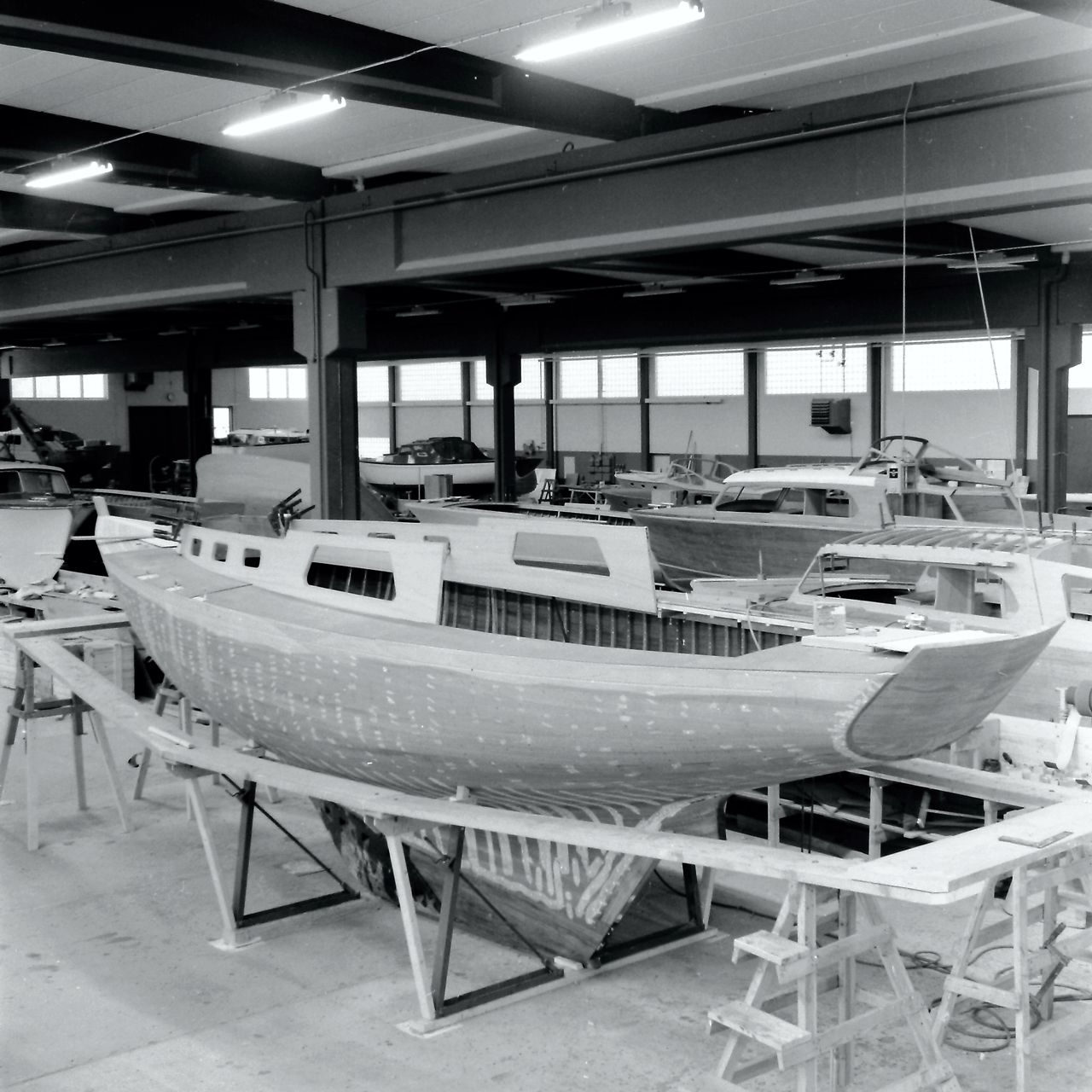

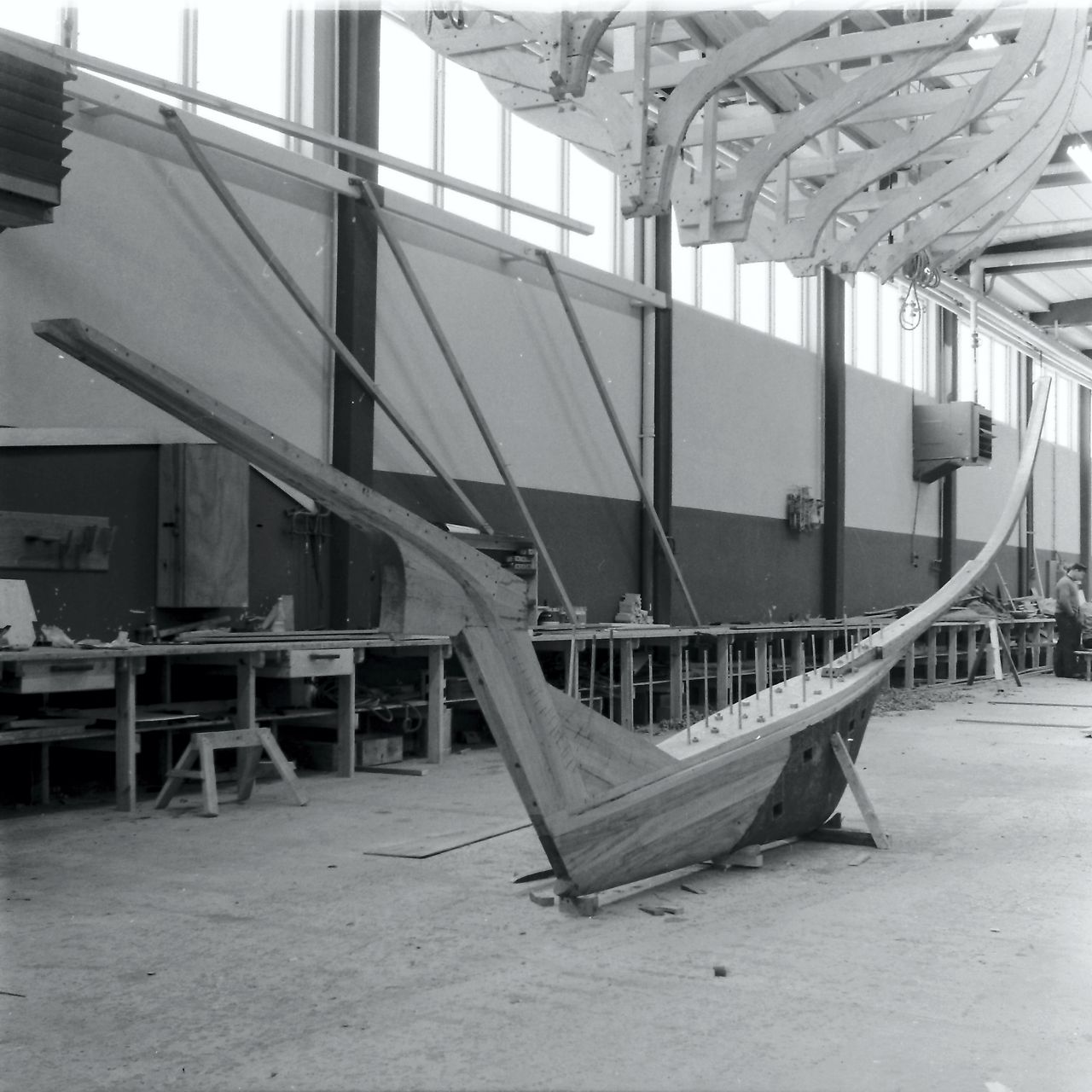

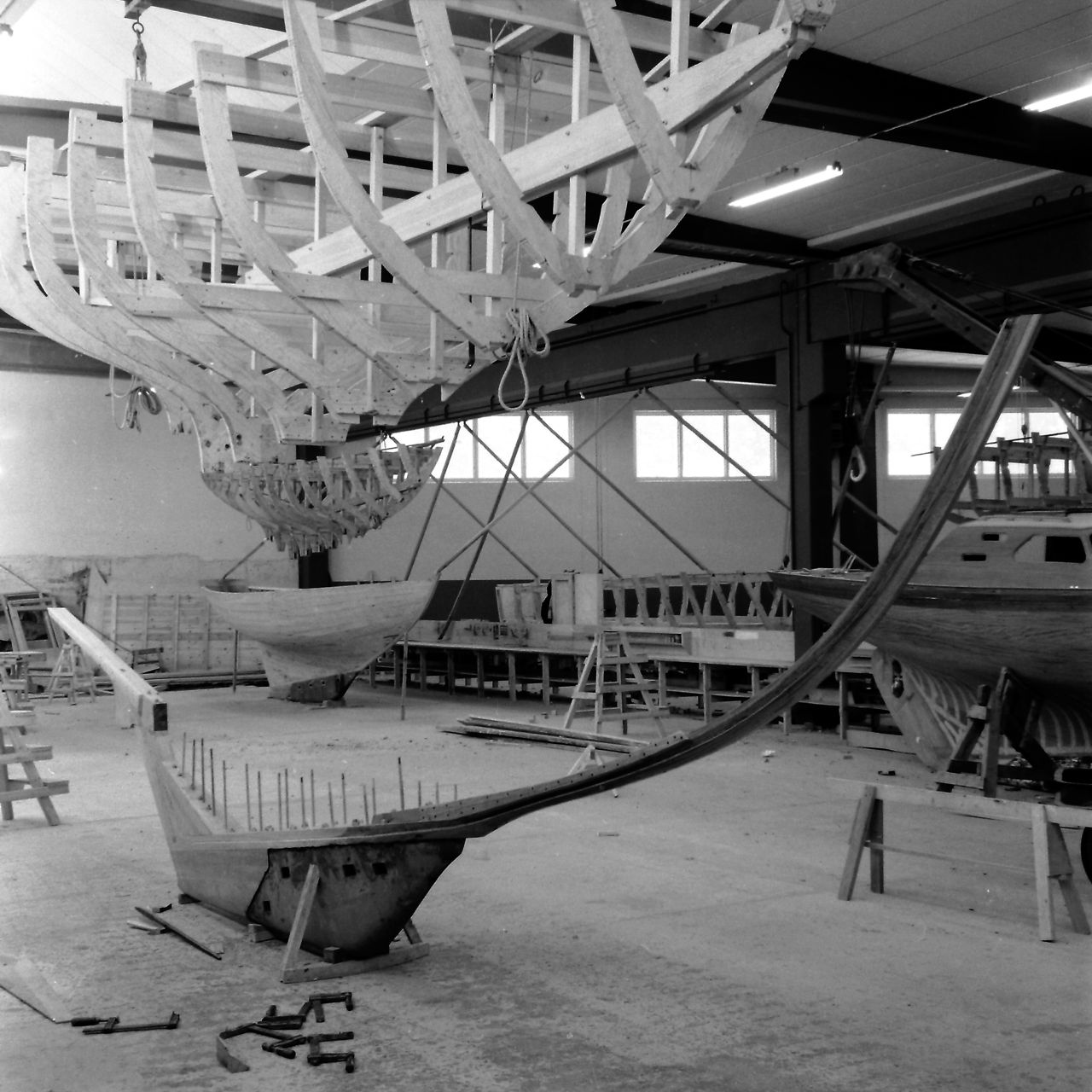

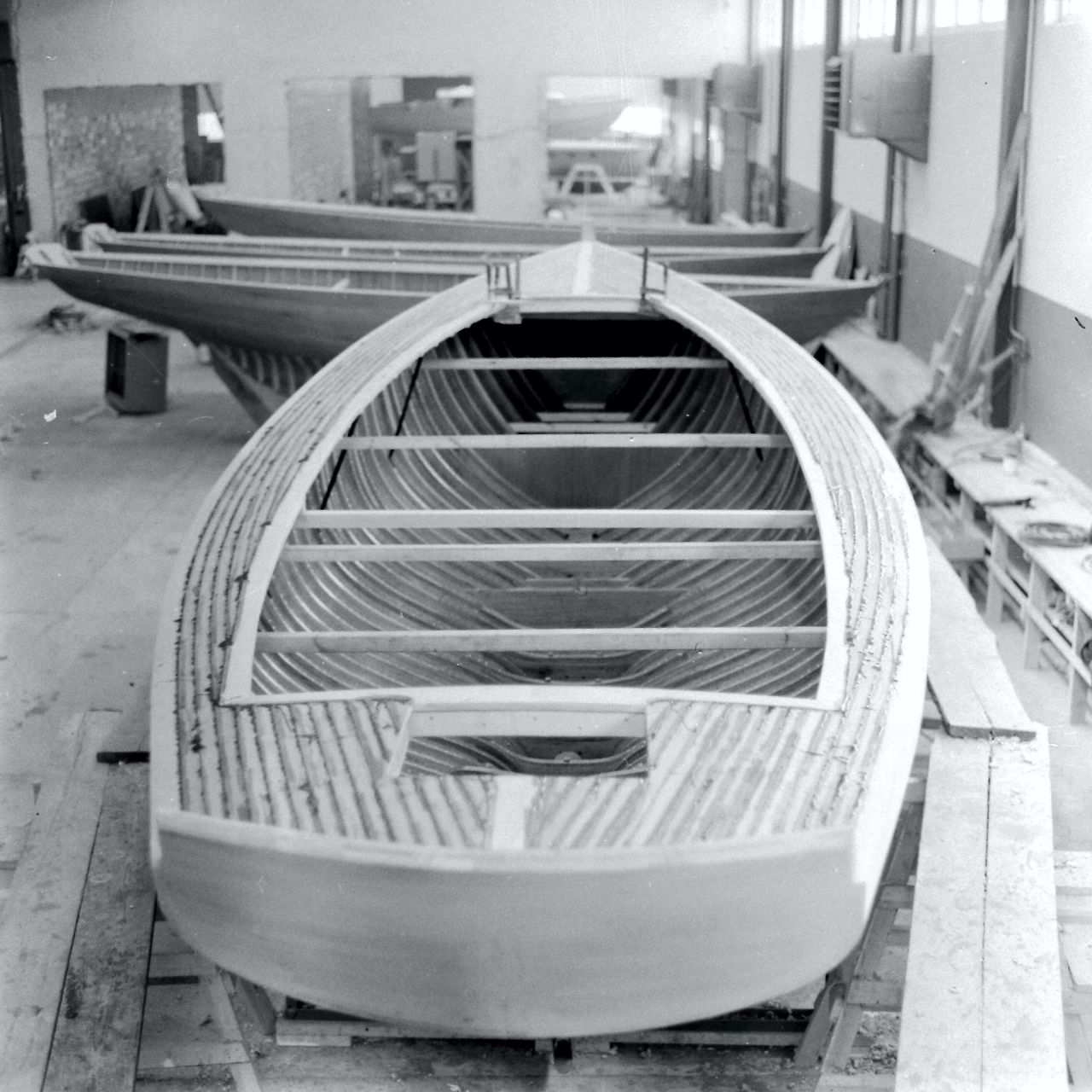

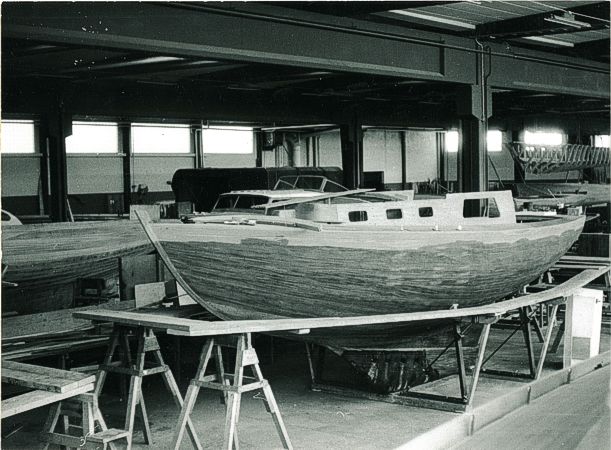

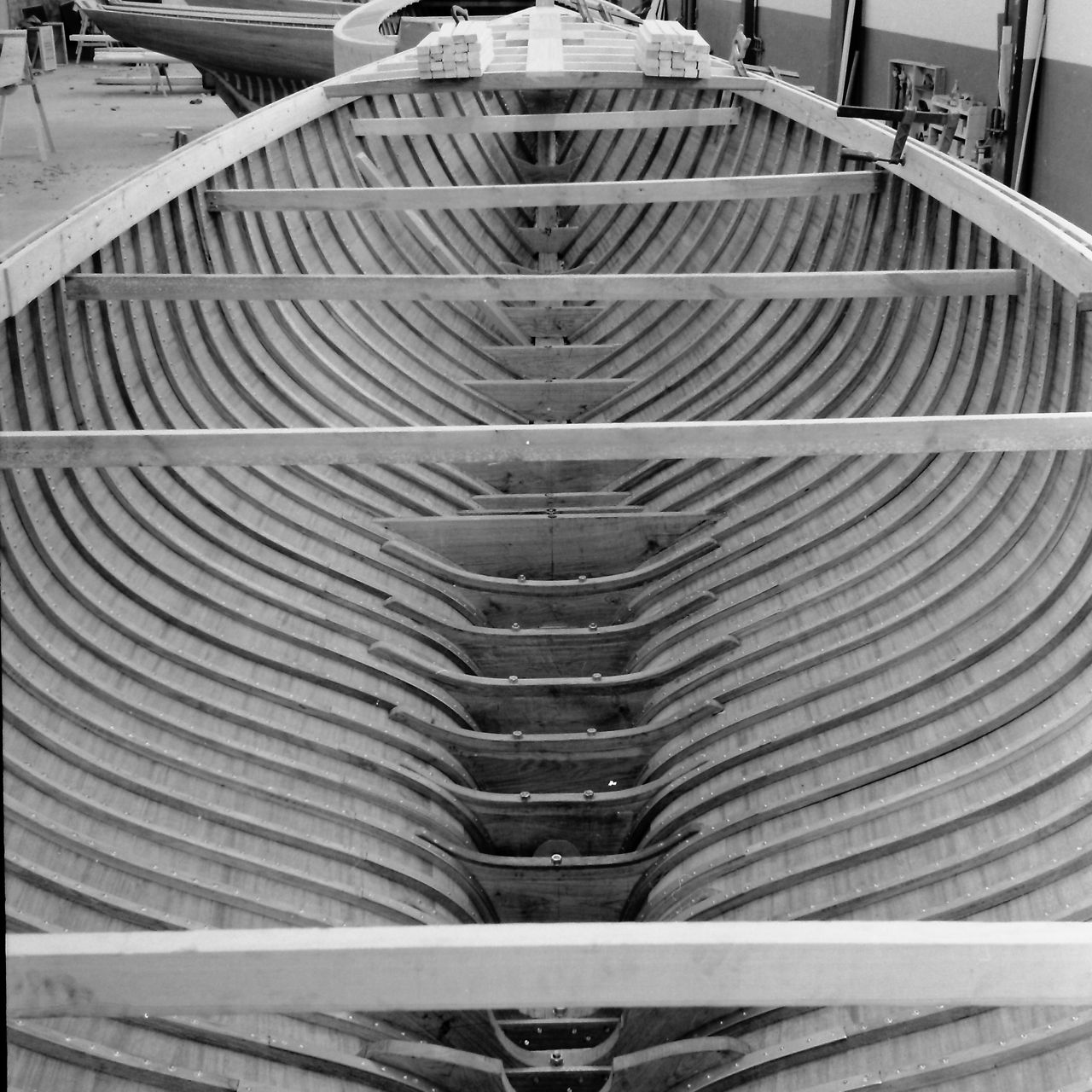

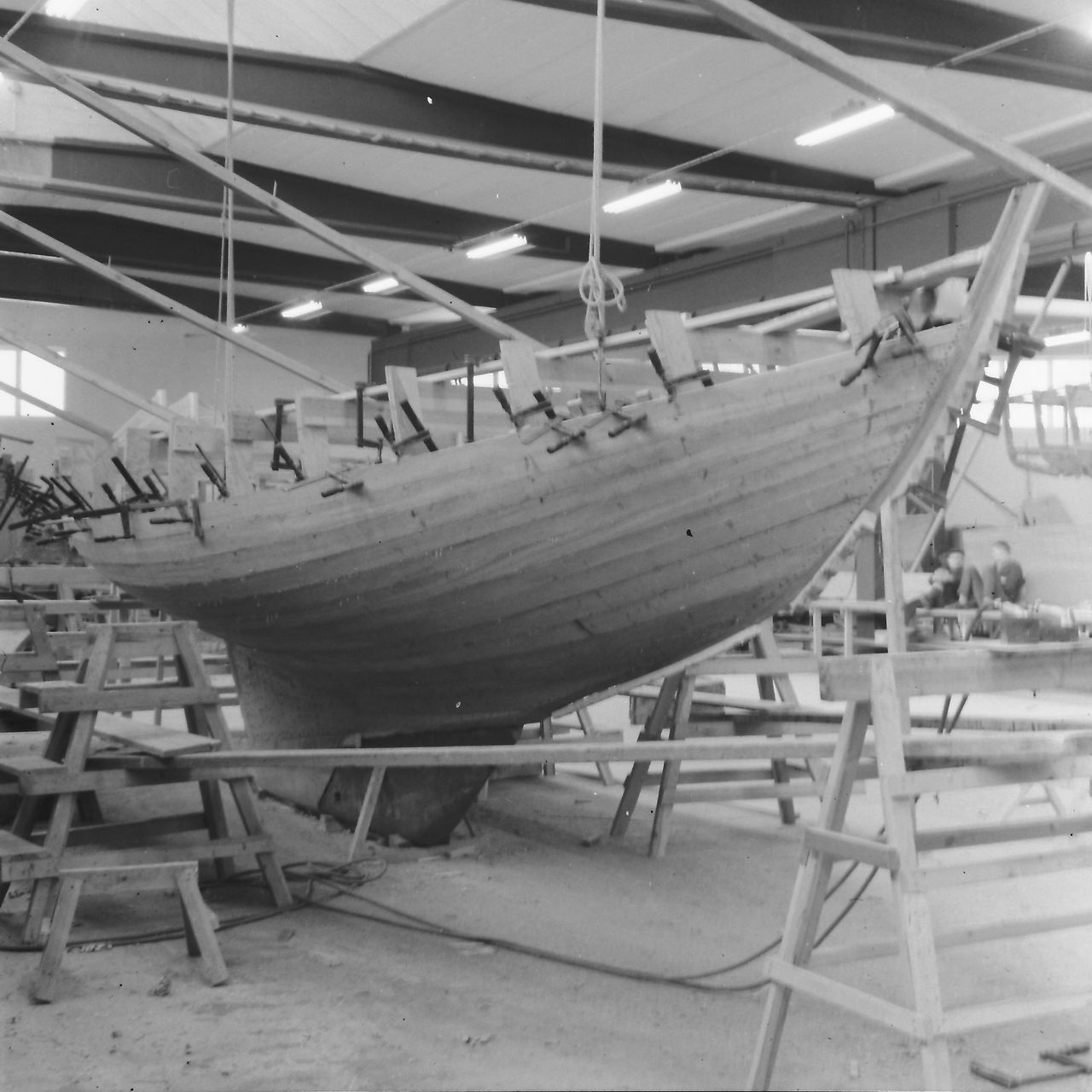

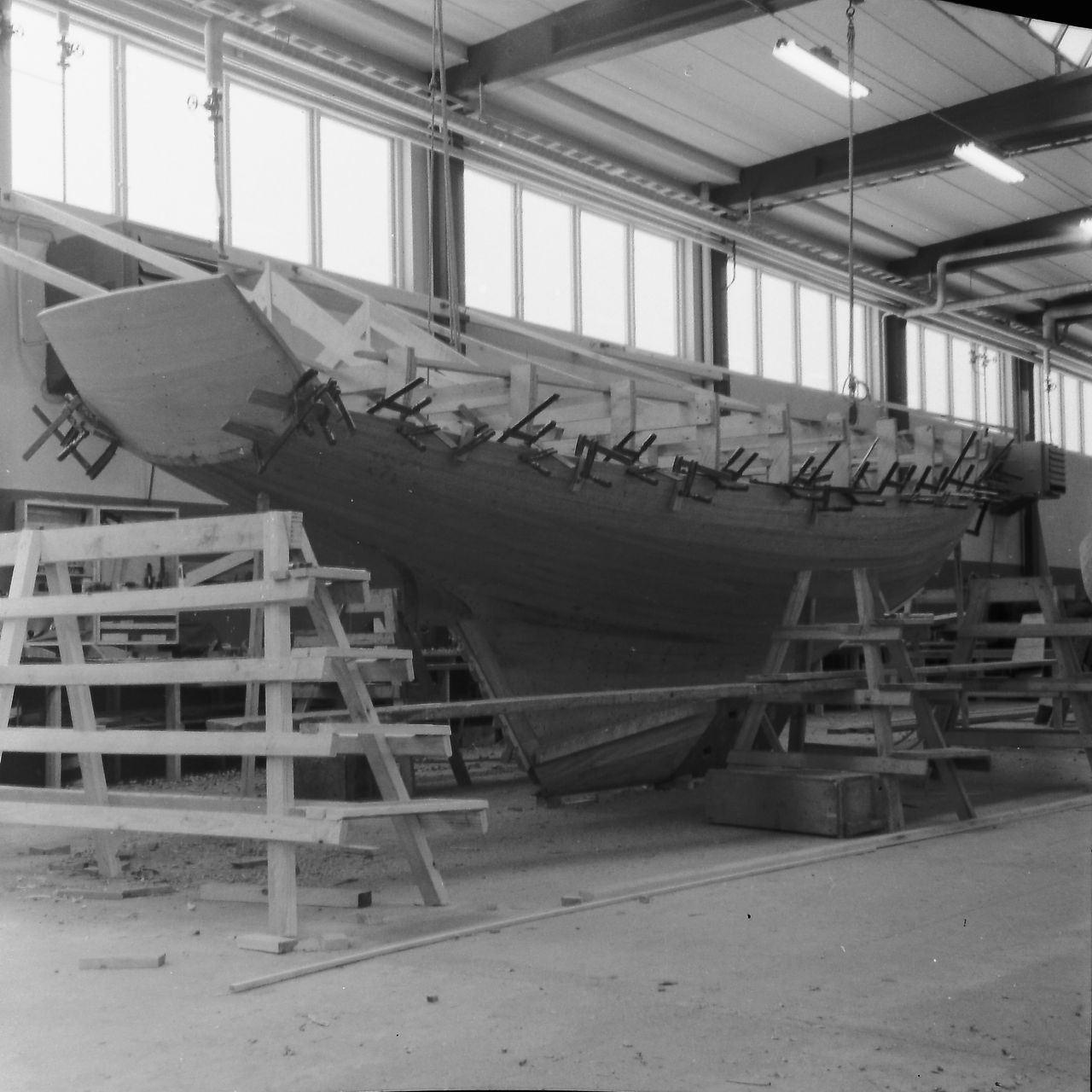

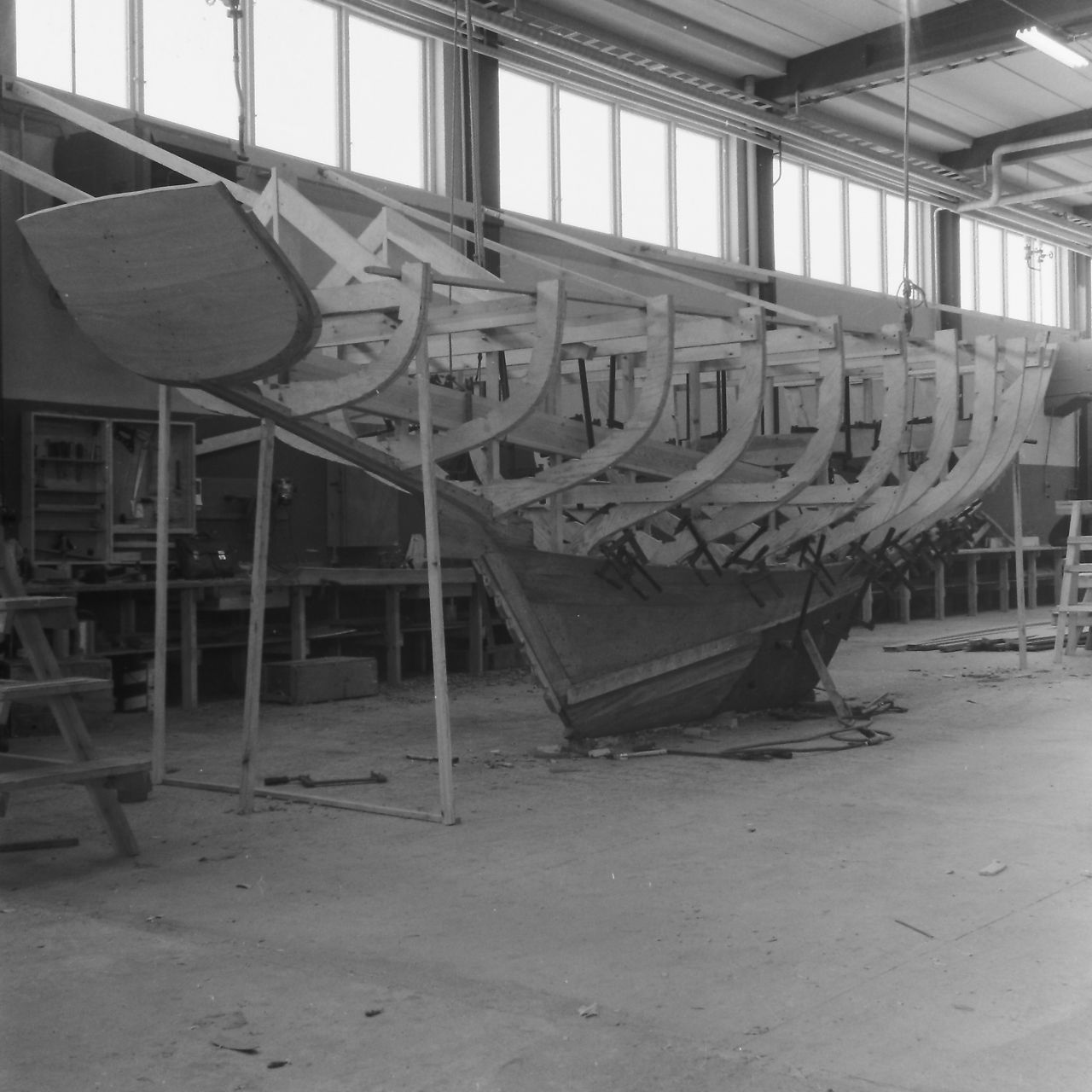

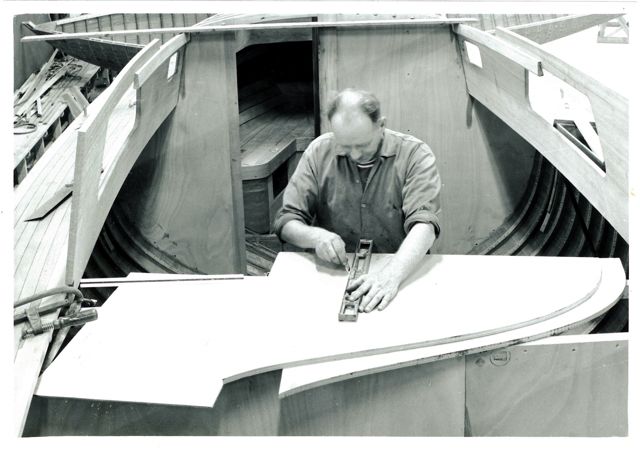

Bilder aus der Bauphase
Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb
Teilweise sind weitere Bilder registrierter Schiffe für registrierte Anwender verfügbar.
Soweit nicht anders angegeben, unterliegen die auf dieser Seite verwendeten Bilder dem Urheberrecht. Eine kommerzielle Nutzung ohne schriftliche Zustimmung ist nicht gestattet. Ausgenommen von diesem Copyright sind lediglich die Bilder, die die Eigner von ihren Schiffen zur Verfügung gestellt haben. In diesem Fall liegt das Copyright bei den jeweiligen Eignern.

Motorisierungen

MotorVolvo Penta
C23		Volvo Penta
MD1
Produktionsdauer1956-19641958-1970
KraftstoffBenzinDiesel
Arbeitstakte44
Zylinder21
Bohrung[mm]79.37
Hub[mm]90
Kompression18.0:1
Hubraum[l]1.080.45
Drehmoment[Nm]
Leistung[kw/(PS)]6 - 10/
(8 - 14)		4 - 5/
(5 - 7)
Nenndrehzahl[1/min]1000-18002000-2300
Gewicht[kg]130
MotorLeistung
[kw/(PS)]
Volvo Penta C236 - 10/
(8 - 14)
Volvo Penta MD14 - 5/
(5 - 7)

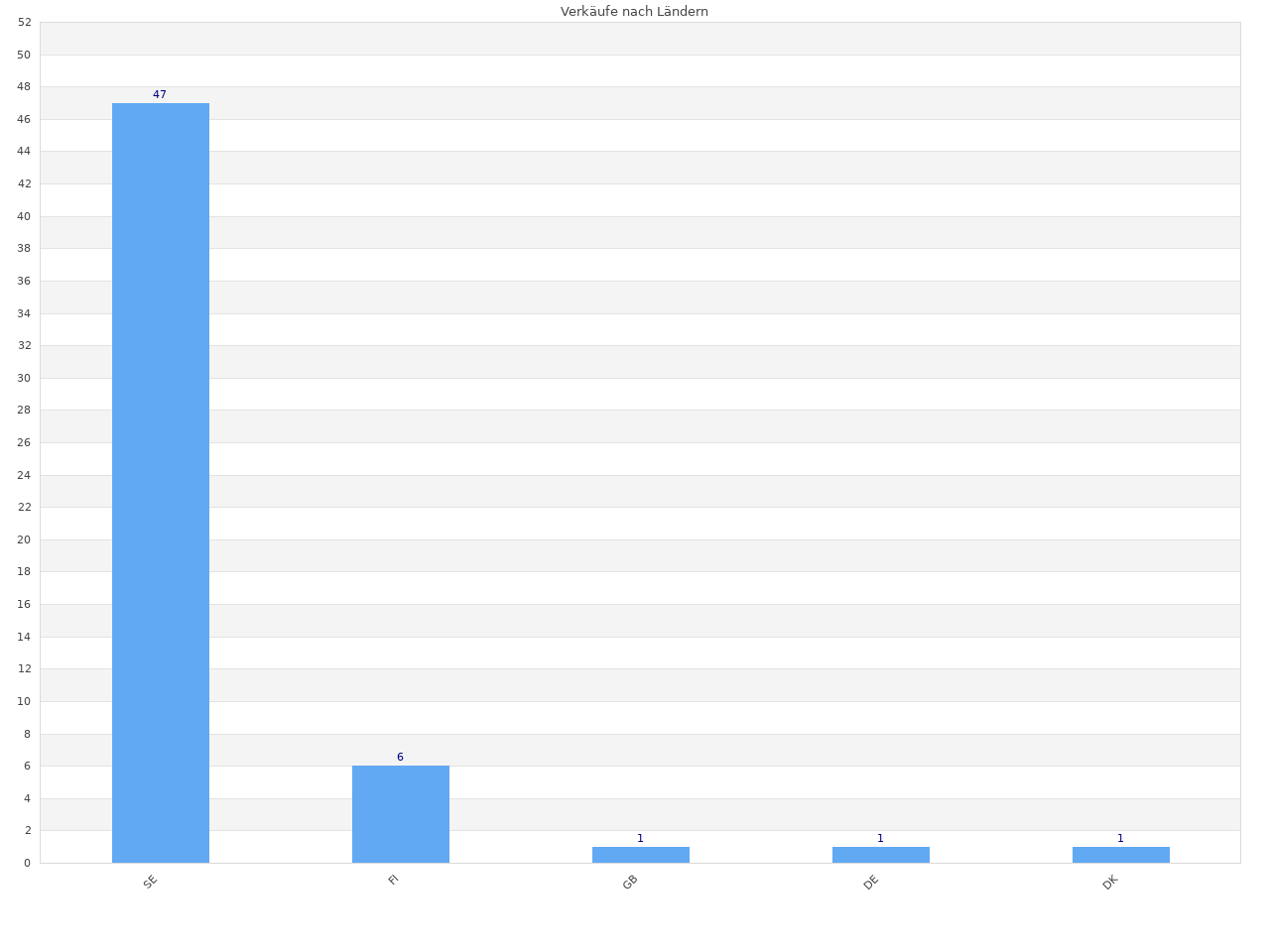

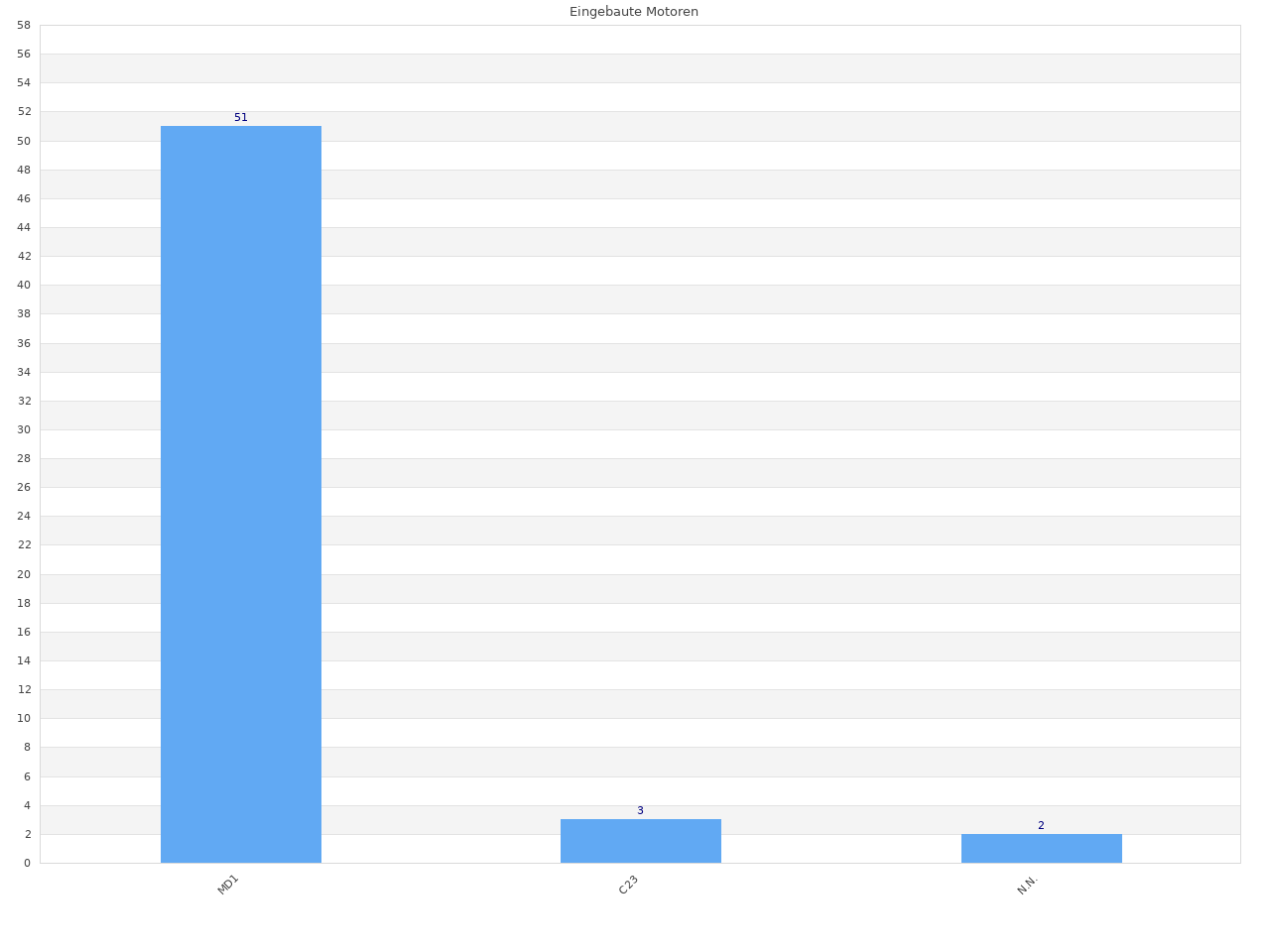

Statistiken

havsornen1: image 1 of 1 thumb
havsornen1: image 1 of 1 thumb
Als registrierter Anwender haben Sie je nach Bootstyp Zugang zu weiteren Diagrammen zu Rumpffarben, Layoutvarianten, verbauter Holzart und Produktionszahlen pro Jahr.

Dokumente

Kataloge, FlyerLowHi
Havsörnen I - Flyer 1961esHavsörnen I
Havsörnen I - Katalog 1962esHavsörnen IDownload only for registered users
PreislistenLowHi
AB Örnmaskiner - Nr. 25S - Preisliste 1963sePDF - Download only for registered users
AB Örnmaskiner - Nr. 25S - Preisliste 1963dkPDF - Download only for registered users
GesamtkatalogeLowHi
AB Örnmaskiner - Gesamtkatalog 1964enPDF - Download only for registered users
AB Örnmaskiner - Gesamtkatalog 1964dePDF - Download only for registered users
Technische BroschürenLowHi
Volvo Penta - Programm 1959se
Volvo Penta - Programm 1960se
Volvo Penta - Programm 1964de
Volvo Penta - Programm 1970en
