Havsörnen I


Specifikationer

Byggperiod1961-1964
L.ö.a. [m]9,41
Bredd [m]2,65
Djupgång [m]1,36
Deplacement [t]3,6
Kölvikt [t]1,60
Bränsle [l]30
Vatten [l]60
Spänning [V]12
SkrovMahogny
Storsegel [m2]18,90
Stormstorsegel [m2]8,90
Fock 100% [m2]17,94
Segelyta [m2]36,84
Antal byggda båtarca. 60
DesignerOlle Enderlein

Snabblänkar

linkKommentarer
linkFoton och bilder
linkMotorer
linkStatistik
linkBroschyrer, flygblad
linkTillverkningsnummerlista (56)

Kommentarer

Havsörnen I var den första serietillverkade segelbåten vars utveckling initierades av Storebro. Fartyget var en Olle-Enderlein-design och sjösattes 1962.

Övrigt

Utformningen av motoraxeln och propellern, som slutade bakom roderbladet, var påfallande. Det är vanligt med en konstruktion där propellern sitter framför roderbladet. För att förhindra att motoraxeln och roderbladet skulle kollidera försköts motoraxeln något åt styrbord.

2025-03-01

Foton och bilder
Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb
Photos during production
Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb Havsörnen I: image 1 of 1 thumb
I vissa fall finns ytterligare bilder av registrerade fartyg tillgängliga för registrerade användare.
Om inget annat anges omfattas de bilder som används på denna sida av upphovsrätt. Kommersiell användning utan skriftligt medgivande är inte tillåten. De enda undantagen från denna upphovsrätt är de bilder som tillhandahålls av ägarna till deras båtar. I detta fall tillhör upphovsrätten respektive ägare.

Motorer

MotorVolvo Penta
C23		Volvo Penta
MD1
Produktion tid1956-19641958-1970
BränsleBensinDiesel
Stroke44
Antal cylindrar21
Diameter[mm]79.37
Slaglängd[mm]90
Kompression18.0:1
Cylindervolym[l]1.080.45
Drivmoment[Nm]
Motoreffekt[kw/(hk)]6 - 10/
(8 - 14)		4 - 5/
(5 - 7)
Varvtal[1/min]1000-18002000-2300
Vikt[kg]130
MotorMotoreffekt
kw/(hk)]
Volvo Penta C236 - 10/
(8 - 14)
Volvo Penta MD14 - 5/
(5 - 7)
Följande länk ger information om motorernas effektuppgifter: Motoreffekt

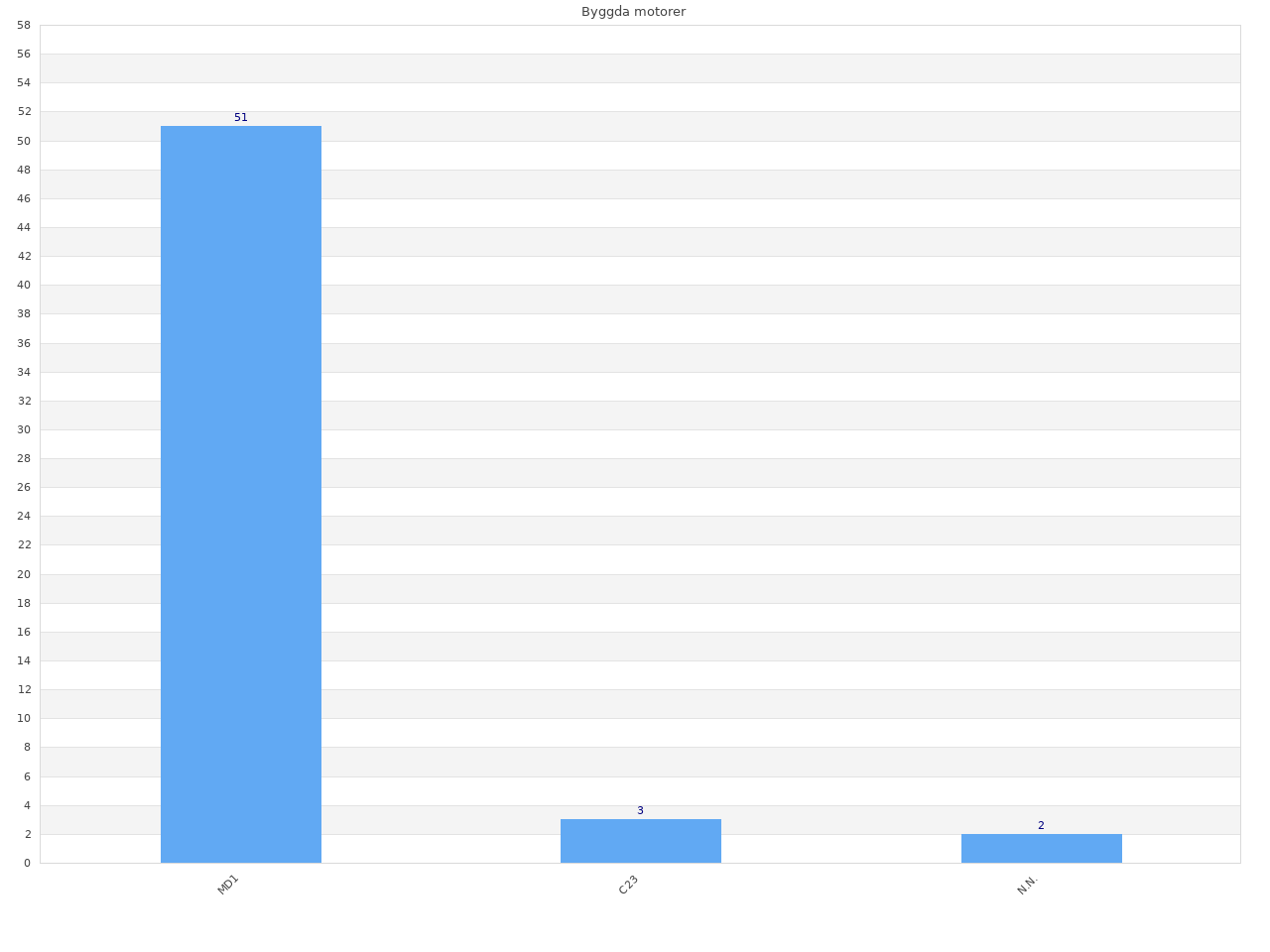

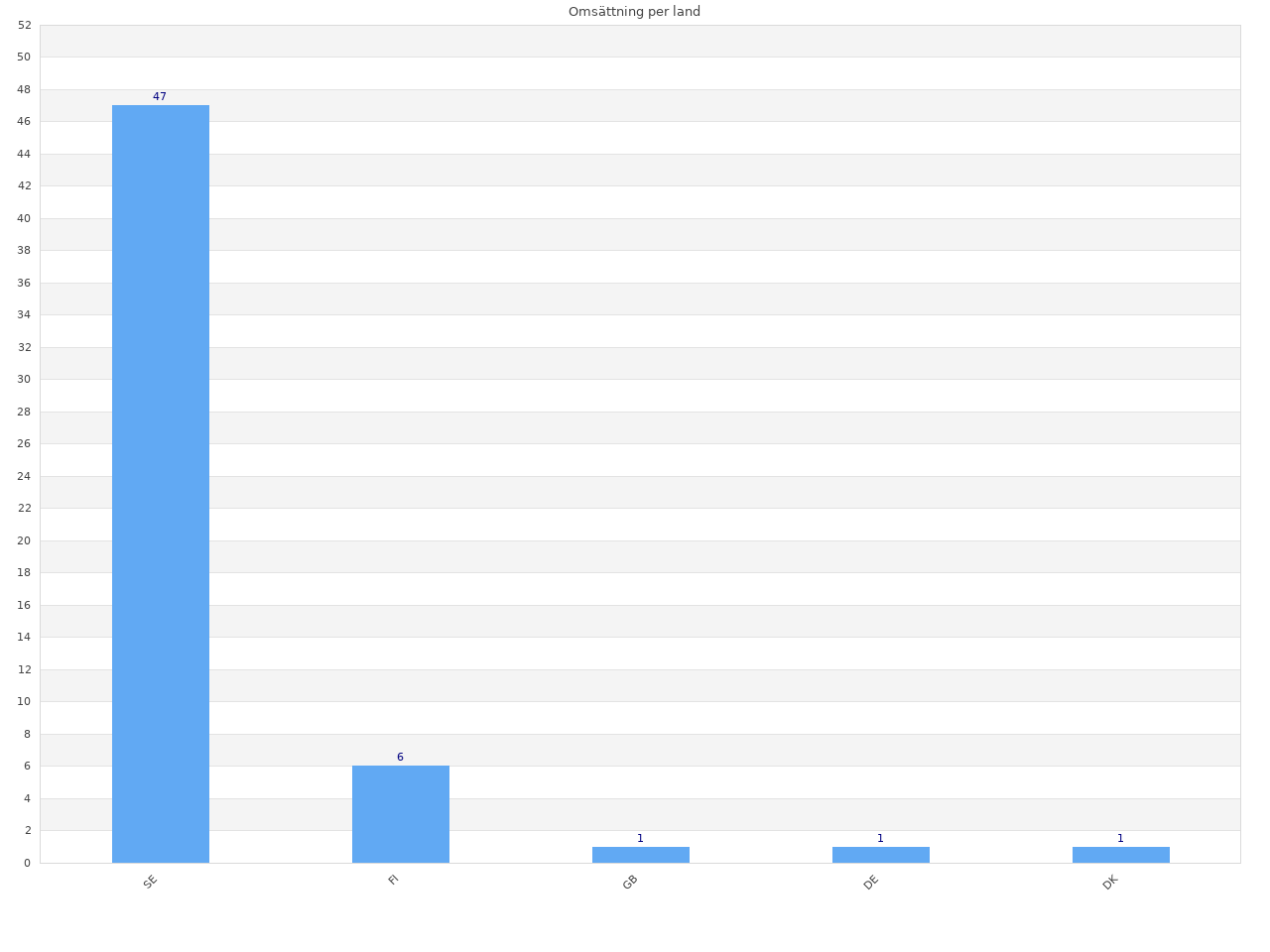

Statistik

havsornen1: image 1 of 1 thumb
havsornen1: image 1 of 1 thumb
Som registrerad användare har du tillgång till ytterligare diagram över skrovfärger, layoutvarianter, träslag och produktionssiffror per år, beroende på båttyp.

Dokument

Brochures, flyerLowHi
Havsörnen I - Flyer 1961esHavsörnen I
Havsörnen I - Broschyr 1962esHavsörnen IDownload only for registered users
PrislistorLowHi
AB Örnmaskiner - Nr. 25S - Prislista 1963sePDF - Download only for registered users
AB Örnmaskiner - Nr. 25S - Prislista 1963dkPDF - Download only for registered users
Övergripande BroschyrerLowHi
AB Örnmaskiner - Övergripande Broschyr1964enPDF - Download only for registered users
AB Örnmaskiner - Övergripande Broschyr1964dePDF - Download only for registered users
Tekniska BroschyrerLowHi
Volvo Penta - Program 1959se
Volvo Penta - Program 1960se
Volvo Penta - Program 1964de
Volvo Penta - Program 1970en
